DIN 1476 / ISO 8746 Штифт с полукруглой головкой и насечками по всей длине
Описание DIN 1476

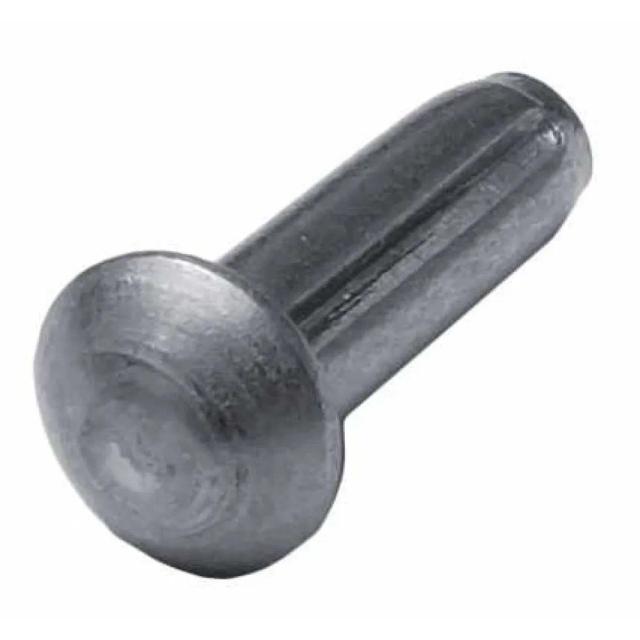

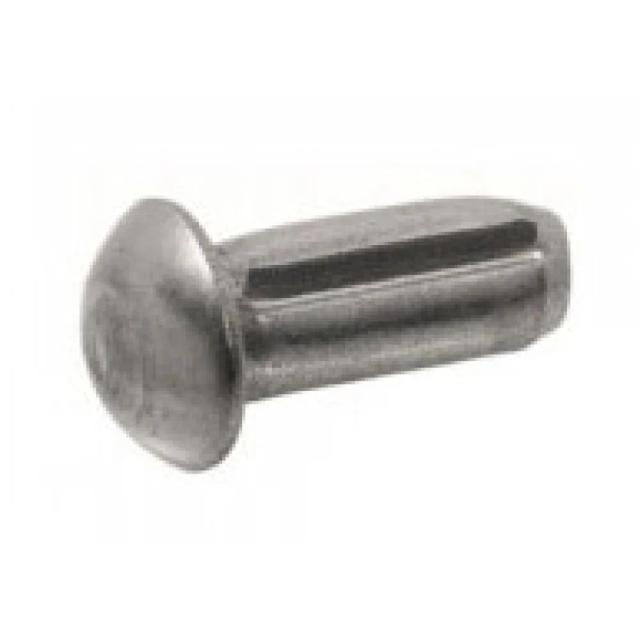

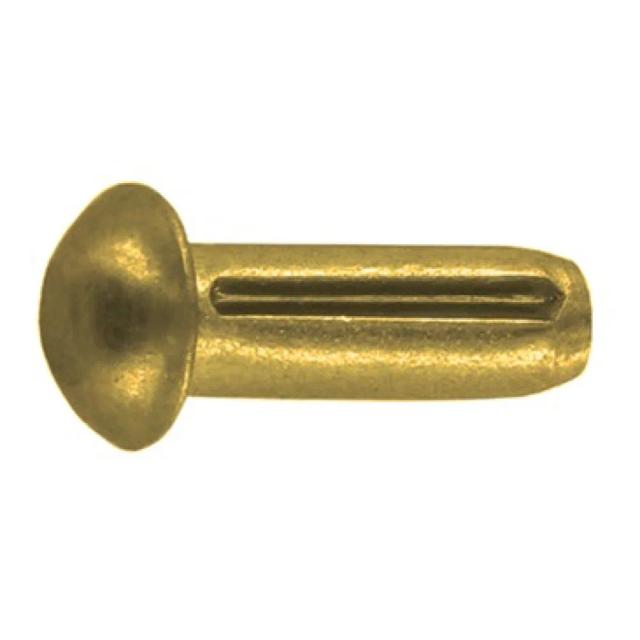

Штифт с полукруглой головкой и насечками по всей длине по DIN 1476 / ISO 8746 — крепёжное изделие, сочетающее функции штифта и заклёпки. Полукруглая закладная головка служит упором при запрессовке и распределяет нагрузку по поверхности материала; продольные или кольцевые насечки по всей длине стержня врезаются в стенки отверстия при монтаже, обеспечивая высокое сопротивление как осевому вырыванию, так и вращению относительно оси отверстия.
Геометрия насечек: три, четыре или шесть продольных гребней, симметрично расположенных по окружности. Гребни смещены наружу относительно номинального диаметра стержня на 0,1–0,25 мм — это натяг, который при запрессовке режет микроканавки в стенке отверстия. Накопленный металл частично вытесняется в межгребневые впадины, создавая жёсткий механический замок без какого-либо клея или стопорного вещества.
Головка по DIN 1476 — полукруглая, аналогичная DIN 660. Диаметр головки D = 2,0d, высота k = 0,75d. Такие пропорции обеспечивают достаточную опорную площадь для удержания штифта от «утопания» в мягких материалах. Диаметры стержня: от 1,6 до 10 мм. Длины: от 4 до 60 мм. Материал: конструкционная или инструментальная сталь, твёрдость насечённой зоны 550–650 HV.
По функционалу DIN 1476 напоминает гвоздь с насечками (ёрш) — но является стандартизированным точным изделием с предсказуемыми механическими характеристиками. Усилие вырывания для штифта Ø5×20 мм в стальной детали — около 3–5 кН; в алюминиевой — 1,5–2,5 кН. Это значительно больше, чем у аналогичного гладкого штифта той же длины.
Применение: крепление шильдиков, табличек и упоров в машинах и оборудовании, фиксация ручек и рукояток в металлических корпусах, монтаж упорных штырей в деревянных и пластиковых изделиях, сборка мебельной фурнитуры, соединение кожаных и кожзаменительных элементов, декоративный крепёж в мебельном производстве. Особенно распространён в DIY-производстве и мелкосерийных изделиях, где скорость сборки важнее разборности.
