DIN 258 / ISO 8737 Штифт конический с резьбовым концом

Описание DIN 258

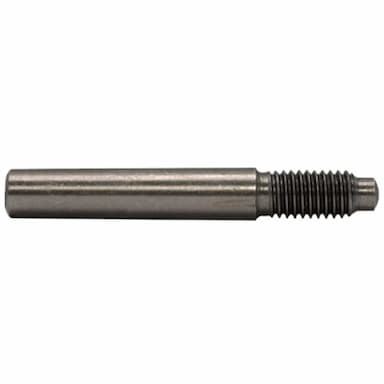

Конический штифт с резьбовым концом по DIN 258 / ISO 8737 решает ту же проблему демонтажа из глухого отверстия, что и DIN 7977, но принципиально иным способом. Если DIN 7977 имеет резьбовую цапфу для навинчивания гайки-съёмника, то DIN 258 несёт внутреннюю или наружную метрическую резьбу на тонком конце конуса. Резьбовой конец позволяет завинтить в штифт стяжной болт, который, упираясь в торец детали через упорную шайбу, выдавливает конус из отверстия.

Конусность по DIN 258 и ISO 8737 — стандартная 1:50. Диаметр (по большему торцу): от 4 до 50 мм. Резьба: метрическая M3–M20 в зависимости от диаметра штифта. Длина резьбового участка обеспечивает выход болта-съёмника на 1,5 диаметра резьбы — этого достаточно для создания необходимого усилия выпрессовки без риска срыва резьбы. Материал: сталь 35 или 45 (ГОСТ), C35–C45 (DIN), без термообработки для сохранения пластичности при монтаже.

Коническое отверстие под штифт разворачивается конической развёрткой 1:50 по аналогии с DIN 1. Качество развёртывания критично: прилегание конической поверхности штифта к отверстию проверяется краской — пятно контакта должно занимать не менее 75% поверхности и быть равномерно распределённым. Неравномерное прилегание ведёт к «перекосу» штифта при нагружении и ускоренному износу соединения.

Область применения DIN 258 несколько уже, чем DIN 7977: этот штифт применяется преимущественно в случаях, когда пространство для выступающей резьбовой цапфы снаружи корпуса недоступно, но снаружи есть доступ к торцу штифта для ввинчивания съёмного болта. Типичные применения: стопорение ступиц и зубчатых колёс в закрытых корпусах редукторов, фиксация рукояток на конических хвостовиках, базирование деталей в сборочных приспособлениях. Устойчив к вибрации и ударным нагрузкам за счёт самоторможения конуса.

При проектировании соединения необходимо учитывать, что конический штифт работает не только на срез, но и на распор: он «расклинивает» ступицу изнутри. При слишком тонкой стенке ступицы это может привести к разрыву. Расстояние от оси отверстия под штифт до наружной стенки должно составлять не менее 1,5 диаметра штифта по большему основанию.
