DIN 674 Заклёпка под молоток с полукруглой низкой головкой

Описание DIN 674

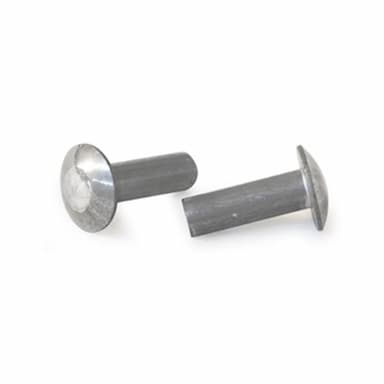

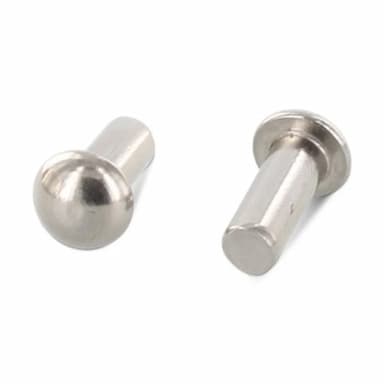

Заклёпка по DIN 674 отличается от стандартной полукруглой (DIN 660) уменьшенной высотой закладной головки при полном сохранении её диаметра. Если у DIN 660 высота головки составляет около 0,6d, то у DIN 674 — порядка 0,35–0,40d. Внешне это менее выпуклая, «приплюснутая» голова, которая при этом сохраняет полноценный диаметр опорной поверхности и не теряет в прочности на срез.

Зачем нужна низкая головка? Первое — уменьшение общей высоты крепёжного узла в конструкциях с ограниченным пространством, где выступ стандартной головки создаёт помехи при сборке или эксплуатации. Второе — снижение аэродинамического или гидродинамического сопротивления в системах вентиляции и жидкостных трактов. Третье — эстетические соображения: низкий профиль выглядит аккуратнее в видимых соединениях мебели, инструментов, спортивного инвентаря.

С точки зрения механики снижение высоты головки незначительно уменьшает её сопротивление отрыву по сравнению с DIN 660 — объём металла в головке меньше. Однако прочность на срез остаётся идентичной, поскольку определяется диаметром стержня, а не формой головки. Для большинства реальных нагружений, где доминирует срез, DIN 674 полностью эквивалентен DIN 660 по несущей способности.

Диаметры по DIN 674: 1–8 мм. Длина стержня подбирается под конкретную толщину пакета по стандартной формуле: L = S + 1,5d для полукруглой замыкающей головки. Материалы: сталь углеродистая (с оцинковкой или без), алюминиевые сплавы, медь. Монтаж — стандартным молотком с полукруглой обжимкой соответствующего радиуса; осадка выполняется за 2–3 серии ударов с постепенным наращиванием усилия для предотвращения изгиба стержня.

Типичные области применения: алюминиевые профили и тонкостенные конструкции, где выступ стандартной головки создаёт помехи; спортивный и садово-парковый инвентарь; корпуса приборов и измерительного оборудования; конвейерные системы с подвижными элементами, где важен минимальный зазор между движущимися частями; кулинарное и торговое оборудование с требованиями к гигиеничности поверхностей.
