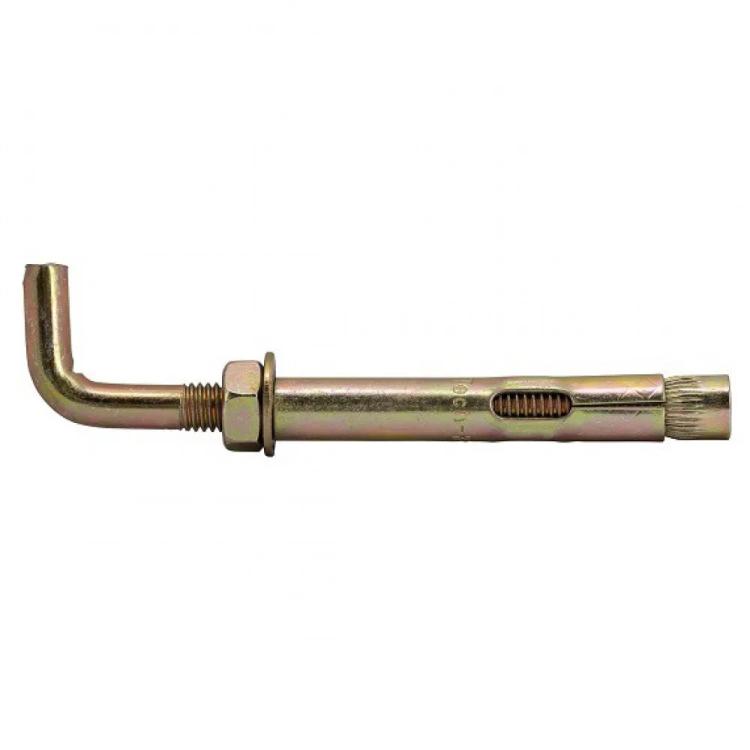

Анкер М10х100, диаметр 14 мм, HL втулочный с Г-образным крюком, оцинкованный желтый

Втулочный анкер с Г-образным крюком, или костылём, применяют для навешивания детали на угловое окончание. Сопряжение выбирают по геометрии крюка и закрепляемого элемента.

Конструкция и размеры

Г-образное окончание образует опору для навешиваемой детали. Распорная втулка закрепляет анкер в отверстии основания. Перед сборкой проверяют посадку навешиваемой детали и направление нагрузки на крюк. Метрическая резьба анкера — М10. Длина в товарном обозначении — 100 мм. Диаметр анкера — 14 мм; это отдельный параметр от диаметра резьбы. Обозначение серии — HL. Длина указана по типоразмеру поставщика; общий габарит и длину резьбовой части проверяют по чертежу.

Материал и исполнение

Анкер изготовлен из стали с жёлтым цинковым покрытием. Материал и покрытие учитывают вместе с условиями эксплуатации. При установке важно сохранить поверхность крепежа и подобрать совместимые детали соединения.

Подбор и монтаж

Перед монтажом проверяют основание, расстояния до края и соседних креплений. Глубину отверстия, глубину установки и момент затяжки выбирают по инструкции к конкретному анкеру. Отверстие очищают от буровой пыли; толщину закрепляемой детали сверяют с допустимыми параметрами монтажа.
