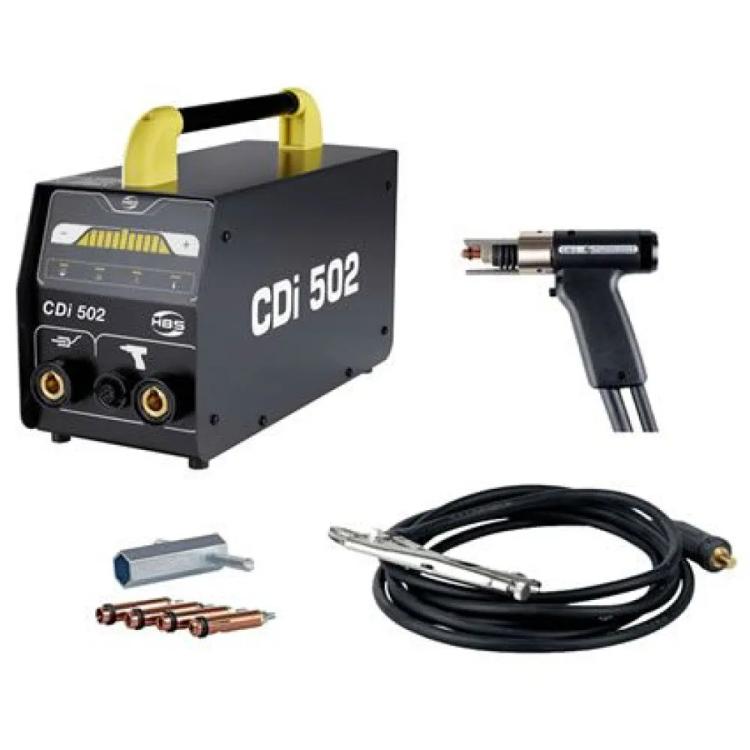

Блок питания CDi 502 со сварочным пистолетом C06-3, кабелем и зажимами

Аппарат для приварки крепежа методом конденсаторного разряда (CD-сварка) с оплавлением кончика крепежа. Предназначен для приварки резьбовых и нерезьбовых шпилек, резьбовых втулок, изоляционных гвоздей и контактов заземления к поверхностям из низкоуглеродистой и нержавеющей стали.

Технические характеристики

Блок питания CDi 502: питание 220 В (50/60 Гц, 10 А), напряжение заряда 50–100 В с плавной регулировкой, ёмкость конденсатора 100 000 мкФ, время сварки 1–3 мс, скорость до 10 шт/мин (М6 при 95 В), воздушное охлаждение, класс защиты IP23, габариты 363×163×257 мм, вес 9,9 кг. Пистолет C06-3: длина крепежа 6–40 мм, толщина металла от 0,5 мм, кабель 3 м, класс защиты IP20, вес 0,5 кг.

Диапазон привариваемого крепежа

Резьбовая шпилька М3–М6, нерезьбовая шпилька диаметром 2–6 мм, резьбовая втулка М3/М4 (наружный диаметр 5–6 мм), изоляционные гвозди диаметром 2 и 3 мм, контакты заземления одно- и двухлепестковые.

Комплектация

Блок питания CDi 502, сварочный пистолет C06-3, кабель заземления 2,5 м (сечение 25 мм²) с зажимом, набор зажимов-фиксаторов (цанг) для шпилек М3–М6 с шестигранным ключом, инструкция по эксплуатации.
