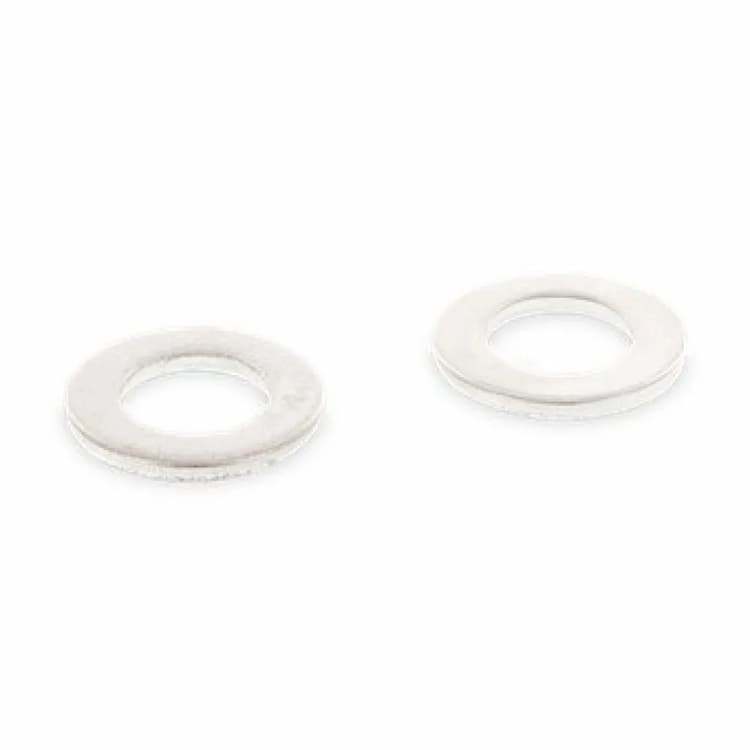

Шайба 140 HV М20 d21, DIN 125 A / ISO 7089 плоская, нержавеющая сталь А5
Шайба стандарта DIN 125 представляет собой плоский крепежный элемент круглой формы для увеличения опорной поверхности в резьбовых соединениях общепромышленного назначения, вариант исполнения 125 A. Технические параметры гармонизированы со стандартами: ISO 7089. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Исполнение с плоскими торцами без фасок является стандартным для большинства промышленных применений и обеспечивает максимальную площадь контакта. Номинальный размер изделия соответствует метрическому крепежу с резьбой M20. Основные геометрические параметры изделия: внутренний диаметр 21 мм.
Материал и характеристики
Материалом служит стабилизированная нержавеющая сталь А5 (AISI 316Ti). Благодаря добавлению титана, сплав обладает повышенной жаропрочностью до 400°C и устойчивостью к межкристаллитной коррозии. Стандартная твердость 140 HV обеспечивает достаточную прочность на смятие для общемашиностроительного применения с крепежом класса прочности до 5.8.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
