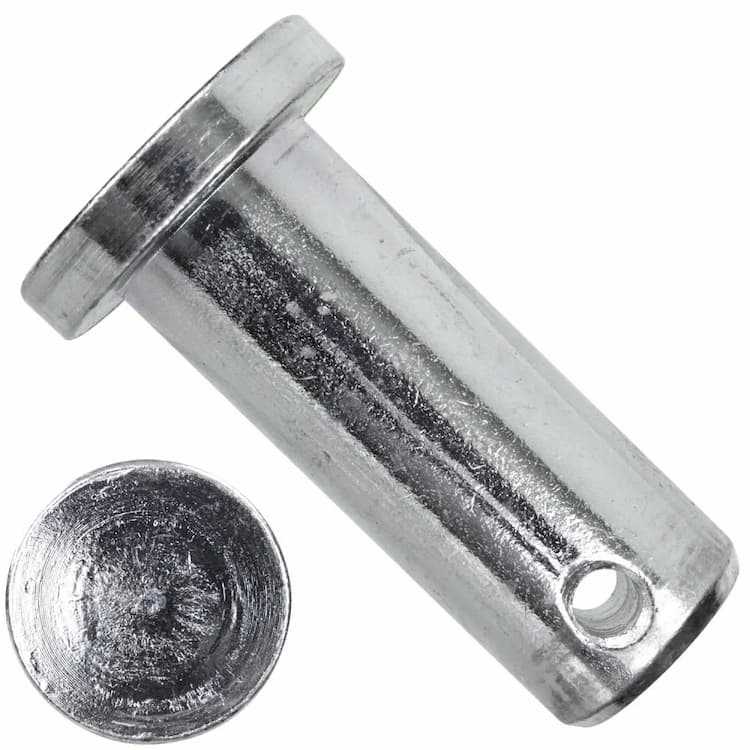

Штифт d16х65, DIN 1444 B / ISO 2341, цилиндрический с отверстием под шплинт, оцинкованный
Штифт-болт DIN 1444 представляет собой гладкий цилиндрический палец с плоской или полукруглой головкой и сквозным отверстием под шплинт или защёлку на противоположном конце. Выполняет функцию оси в шарнирных соединениях вилочного типа (тяг, рычагов, педалей), обеспечивая поворотное подвижное соединение с возможностью быстрой разборки. Исполнение «B» — штифт-болт без головки, со сквозными отверстиями под шплинт на обоих концах. Аналоги и взаимозаменяемые стандарты: ISO 2341, ГОСТ 9650-80.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Сквозное отверстие на конце штифта под разводной или пружинный шплинт обеспечивает надёжную осевую фиксацию соединения. Такая комбинация штифт+шплинт — классическое решение для осей шарнирных соединений, подвесок и тяг.
Технические параметры
Номинальный диаметр: 16 мм. Длина: 65 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам. Гальваническое цинковое покрытие формирует на поверхности стали защитный барьерный и протекторный слой, предотвращающий поверхностную коррозию при эксплуатации в нормальных атмосферных условиях и существенно продлевающий срок службы соединения.
Рекомендации по монтажу
Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
