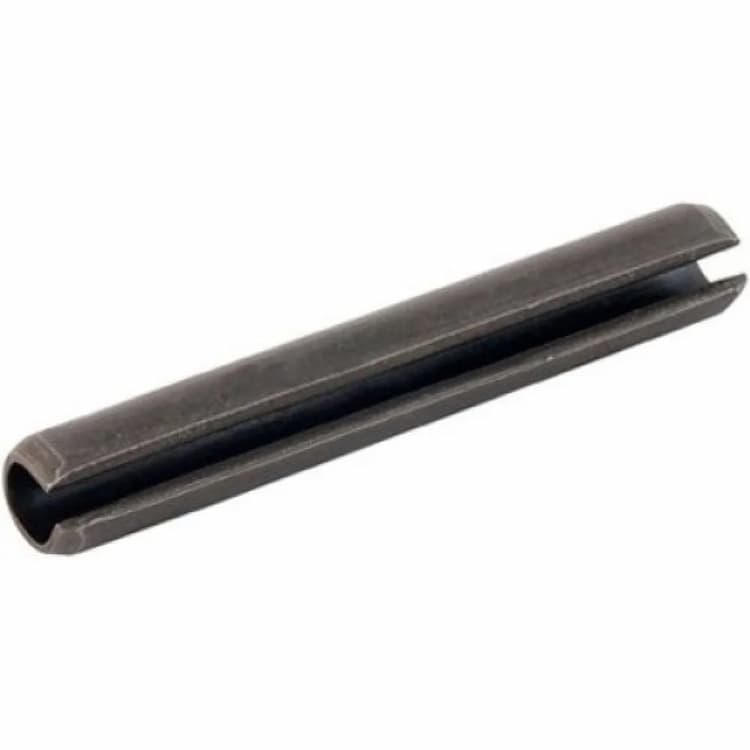

Штифт d28х140, DIN 1481 / ISO 8752, пружинный цилиндрический разрезной тяжёлой серии, сталь
Разрезной пружинный штифт DIN 1481 изготавливается из пружинной стальной ленты свёрнутой в трубку с продольным швом. При запрессовке в отверстие меньшего номинала трубка упруго сжимается, создавая постоянное радиальное усилие распора. Это гарантирует надёжную фиксацию при вибрации и возможность многократного монтажа/демонтажа. Аналоги и взаимозаменяемые стандарты: ISO 8752, ГОСТ 14229-93.
Конструктивные особенности
Пружинное исполнение из ленточной/проволочной пружинной стали: при запрессовке корпус упруго деформируется и создаёт постоянное радиальное усилие распора, надёжно удерживающее штифт без дополнительной фиксации. Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Разрезная конструкция (свёрнутая из ленты трубка с продольным швом): обеспечивает упругое сжатие при запрессовке, компенсирует отклонения диаметра отверстия и допускает многократный монтаж/демонтаж. Тяжёлая серия: увеличенная толщина стенки и повышенное усилие распора — для узлов с ударными и знакопеременными нагрузками.
Технические параметры
Номинальный диаметр: 28 мм. Длина: 140 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Пружинные штифты запрессовываются в обычное сверлёное отверстие номинального диаметра — развёртывание не требуется и не допускается (приведёт к потере усилия распора).
| DIN | ГОСТ | ISO | EN |
|---|---|---|---|
| DIN 1481 | ГОСТ 14229-93 | ISO 8752 | EN 28752 |
| Наружный диаметр штифта, d1 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 8 | 10 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внутренний диаметр, d2 | 0,8 | 1,1 | 1,5 | 1,5 | 2,1 | 2,3 | 2,8 | 2,9 | 3,4 | 4 | 5,5 | 6,5 | 7,5 | 8,5 |
| a, max | 0,35 | 0,45 | 0,55 | 0,6 | 0,7 | 0,8 | 0,85 | 1 | 1,1 | 1,4 | 2 | 2,4 | 2,4 | 2,4 |
| s | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,75 | 0,8 | 1 | 1 | 1,2 | 1,5 | 2 | 2,5 | 2,5 |
| Номинальная длина l, min | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 10 | 10 | 10 | 10 | 10 |
| Номинальная длина l, max | 20 | 20 | 30 | 30 | 40 | 40 | 50 | 50 | 80 | 100 | 120 | 160 | 180 | 180 |
