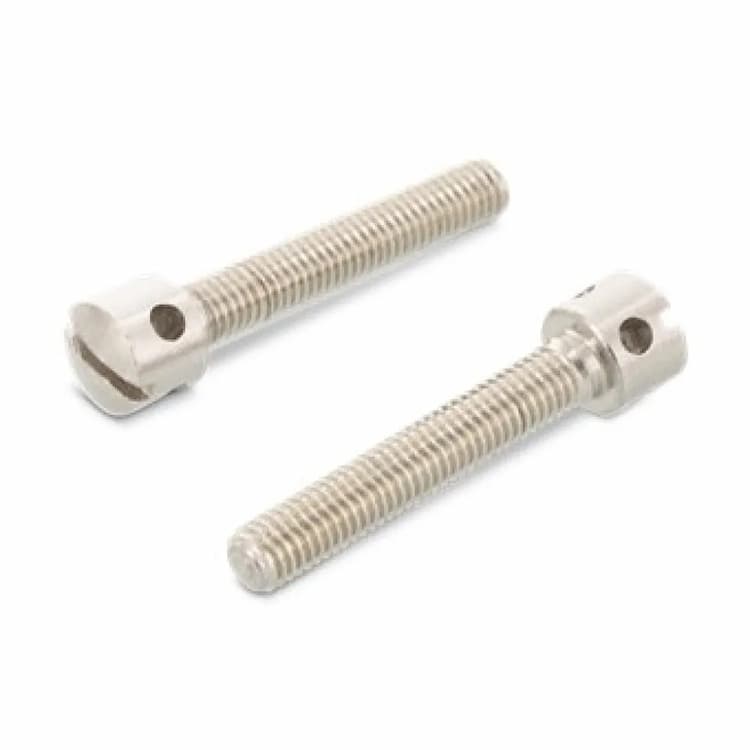

Винт М4х20, DIN 404 с цилиндрической головкой с отверстиями и прямым шлицем, нержавеющая сталь А1 (1.4305)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 404 с высокой цилиндрической головкой и отверстиями для контрольной проволоки защищает узлы от вскрытия.
Конструкция и исполнение
Цилиндрическая форма головки обеспечивает глубокую передачу крутящего момента. Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M4 длиной 20 мм. Сталь марки А1 (AISI 303) отличается повышенным содержанием серы, что обеспечивает отличную обрабатываемость. Идеально подходит для деталей со сложной геометрией.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ |
|---|---|
| DIN 404 | ГОСТ 10336-80 |

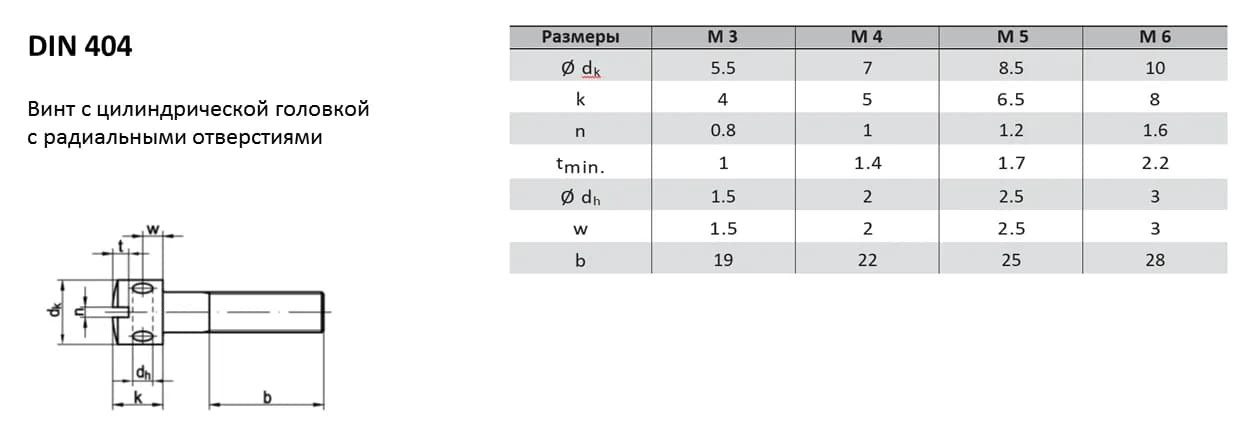

| Параметры винта | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 |
| Высота головки,k | 3 | 3,5 | 4 | 5 | 6,5 | 8 | 10 | 12,5 |
| Высота радиального отверстия головки, dn | 1,2 | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | 5 |
| Ширина шлица, n | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| Длина резьбы, b | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| Длина винта, l, мин. | 5 | 5 | 4 | 5 | 6 | 8 | 10 | 12 |
| Длина винта, l, макс. | 18 | 25 | 30 | 40 | 50 | 50 | 55 | 60 |
