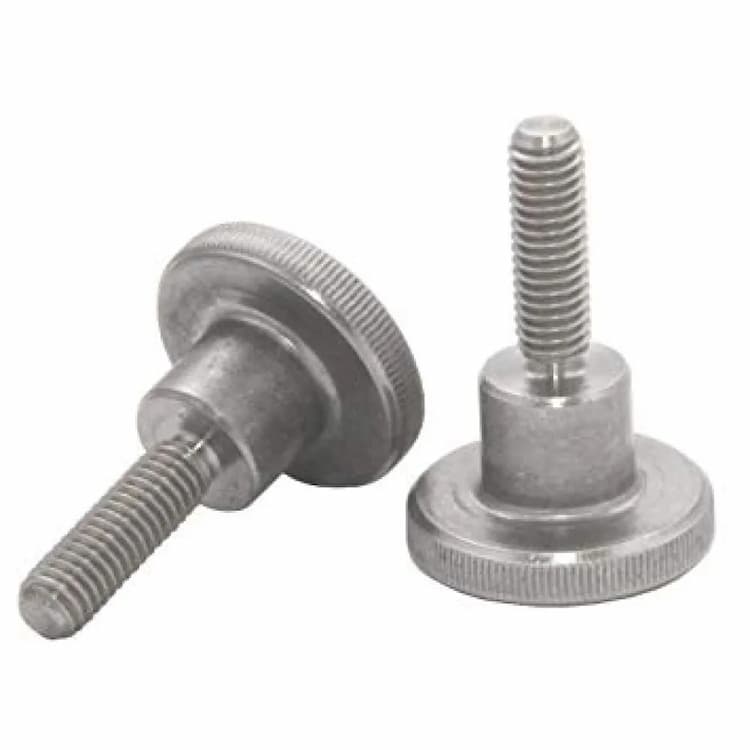

Винт М10х30, DIN 464 с накатанной головкой
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 464 с высокой накатанной головкой разработан для ручной регулировки и затяжки без использования ключей. Аналоги стандарта: ГОСТ 21331-75. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Накатанная головка предназначена для быстрой и удобной затяжки винта вручную. Неполная резьба позволяет более плотно стягивать соединяемые детали между собой.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M10 длиной 30 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ |
|---|---|
| DIN 464 | ГОСТ 21331-75 |
| Параметры винта | М1 | М1,2 | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 5,5 | 6 | 7 | 7,5 | 9 | 11 | 12 | 16 | 20 | 24 | 30 | 36 |
| Высота головки,k | 1,5 | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3,5 | 4 | 5 | 6 | 8 |
| Диаметр подголовка, ds | 2,8 | 3 | 3,5 | 3,8 | 4,5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Высота головки и подголовка, h | 3,5 | 4 | 4,7 | 5 | 5,3 | 6,5 | 7,5 | 9,5 | 11,5 | 15 | 18 | 23 |
| Длина резьбовой части, l, мин. | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 12 | 16 |
| Длина резьбовой части, l, макс. | 5 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | 25 | 28 | 40 |
