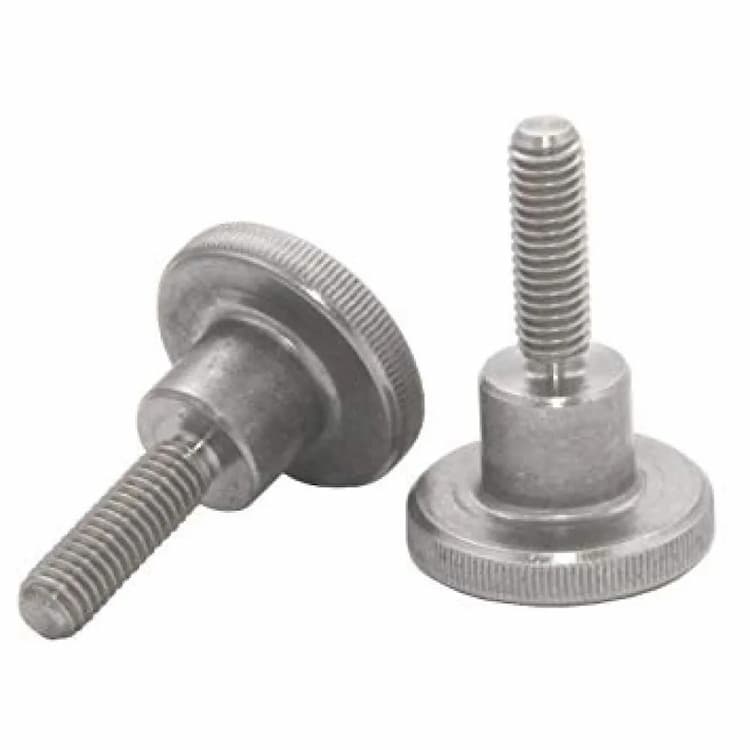

Винт М3х8, DIN 464 с накатанной головкой
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 464 с высокой накатанной головкой разработан для ручной регулировки и затяжки без использования ключей. Аналоги стандарта: ГОСТ 21331-75. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Накатанная головка предназначена для быстрой и удобной затяжки винта вручную. Неполная резьба позволяет более плотно стягивать соединяемые детали между собой.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M3 длиной 8 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ |
|---|---|
| DIN 464 | ГОСТ 21331-75 |
| Параметры винта | М1 | М1,2 | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 5,5 | 6 | 7 | 7,5 | 9 | 11 | 12 | 16 | 20 | 24 | 30 | 36 |
| Высота головки,k | 1,5 | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3,5 | 4 | 5 | 6 | 8 |
| Диаметр подголовка, ds | 2,8 | 3 | 3,5 | 3,8 | 4,5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Высота головки и подголовка, h | 3,5 | 4 | 4,7 | 5 | 5,3 | 6,5 | 7,5 | 9,5 | 11,5 | 15 | 18 | 23 |
| Длина резьбовой части, l, мин. | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 12 | 16 |
| Длина резьбовой части, l, макс. | 5 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | 25 | 28 | 40 |
