Винт DIN 464 с высокой накатанной головкой разработан для ручной регулировки и затяжки без использования ключей. Аналоги стандарта: ГОСТ 21331-75. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Накатанная головка предназначена для быстрой и удобной затяжки винта вручную. Неполная резьба позволяет более плотно стягивать соединяемые детали между собой.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M8 длиной 16 мм. Сталь марки А1 (AISI 303) отличается повышенным содержанием серы, что обеспечивает отличную обрабатываемость. Идеально подходит для деталей со сложной геометрией.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ |
|---|---|
| DIN 464 | ГОСТ 21331-75 |

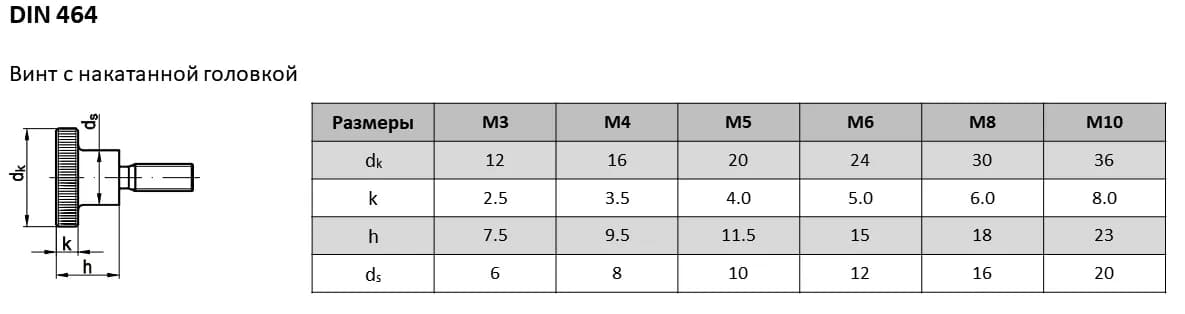

| Параметры винта | М1 | М1,2 | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Диаметр головки, dk | 5,5 | 6 | 7 | 7,5 | 9 | 11 | 12 | 16 | 20 | 24 | 30 | 36 |
| Высота головки,k | 1,5 | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3,5 | 4 | 5 | 6 | 8 |
| Диаметр подголовка, ds | 2,8 | 3 | 3,5 | 3,8 | 4,5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Высота головки и подголовка, h | 3,5 | 4 | 4,7 | 5 | 5,3 | 6,5 | 7,5 | 9,5 | 11,5 | 15 | 18 | 23 |
| Длина резьбовой части, l, мин. | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 12 | 16 |
| Длина резьбовой части, l, макс. | 5 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | 25 | 28 | 40 |
