Винт М2.5х10, DIN 551 / ISO 4766 установочный с прямым шлицем и плоским концом, нержавеющая сталь А1 (1.4305)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Установочный винт DIN 551 с прямым шлицем и плоским концом применяется в точных механизмах и приборостроении. Аналоги стандарта: ISO 4766, ГОСТ 1477-93. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Плоский конец наконечника гарантирует фиксацию деталей без деформации их поверхности. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M2.5 длиной 10 мм. Сталь марки А1 (AISI 303) отличается повышенным содержанием серы, что обеспечивает отличную обрабатываемость. Идеально подходит для деталей со сложной геометрией.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 551 | ГОСТ 1477-93 | ISO 4766 |

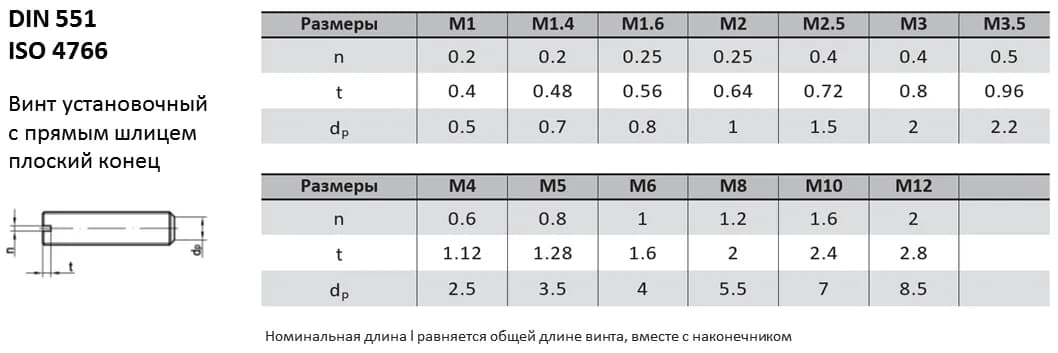

| Параметры винта | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 |
|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 |
| n | 0,25 | 0,4 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| dp | 0,75 | 1,25 | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 |
| t мин. | 0,64 | 0,72 | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| t макс. | 0,84 | 0,95 | 1,05 | 1,42 | 1,63 | 2 | 2,5 | 3 | 3,6 |
| l мин. | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 20 |
| l макс. | 12 | 16 | 30 | 40 | 40 | 60 | 80 | 80 | 80 |
