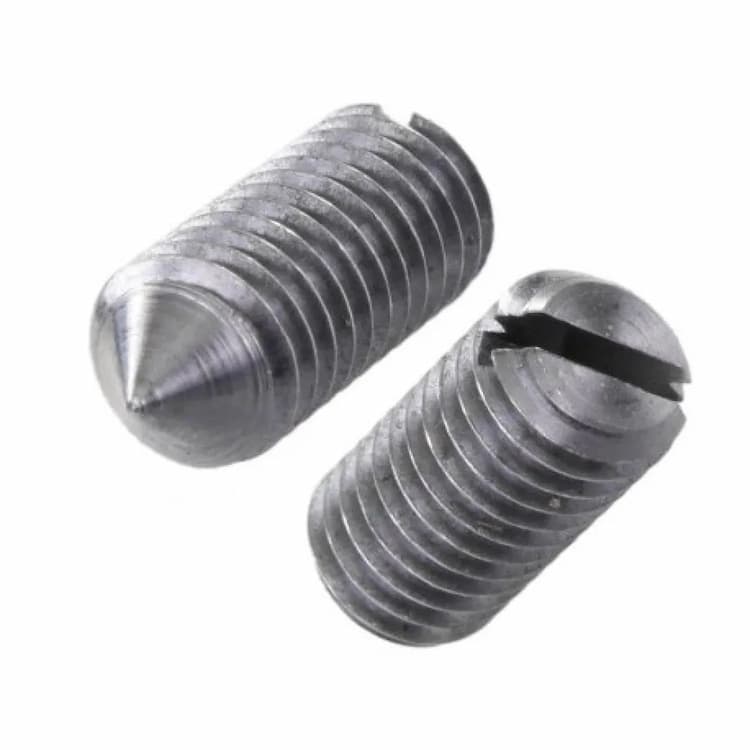

Винт 14H М4х20, DIN 553 / ISO 7434 установочный с прямым шлицем и острым коническим концом (6.8)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Установочный винт DIN 553 оснащен прямым шлицем и острым коническим наконечником для жесткого стопорения деталей. Аналоги стандарта: ISO 7434, ГОСТ 1476-93. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Острый конический конец наконечника обеспечивает точную центрировку и врезание в деталь. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M4 длиной 20 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Класс твердости 14H (по шкале Виккерса). Предназначен для узлов, не подвергающихся высоким механическим нагрузкам на срез и разрыв. Оптимально подходит для установочных винтов, фиксирующих детали в заданном положении.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 553 | ГОСТ 1476-93 | ISO 7434 |

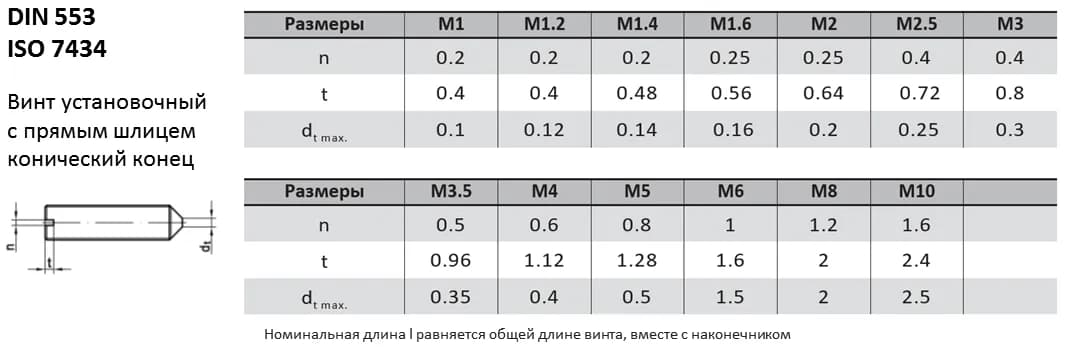

| Параметры винта | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 |
|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 |
| n | 0,25 | 0,4 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| dt | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 |
| t мин. | 0,64 | 0,72 | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| t макс. | 0,84 | 0,95 | 1,05 | 1,42 | 1,63 | 2 | 2,5 | 3 | 3,6 |
| l мин. | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 20 |
| l макс. | 12 | 16 | 30 | 40 | 40 | 60 | 80 | 80 | 80 |
