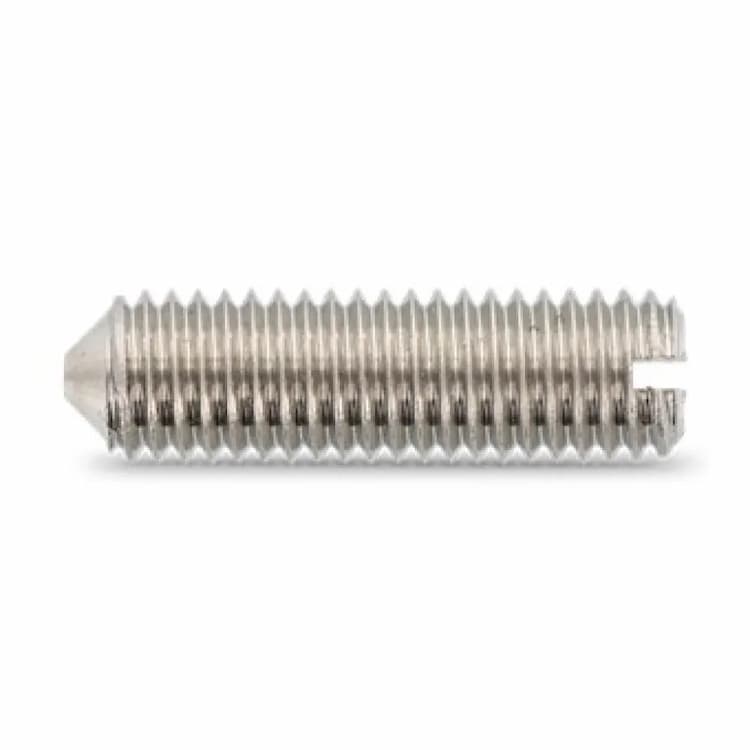

Винт М1.6х4, DIN 553 / ISO 7434 установочный с прямым шлицем и острым коническим концом, нержавеющая сталь А2
Установочный винт DIN 553 оснащен прямым шлицем и острым коническим наконечником для жесткого стопорения деталей. Аналоги стандарта: ISO 7434, ГОСТ 1476-93. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Острый конический конец наконечника обеспечивает точную центрировку и врезание в деталь. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M1.6 длиной 4 мм. Аустенитная сталь А2 (AISI 304) — «пищевая нержавейка». Она устойчива к пресной воде, нетоксична и практически не обладает магнитными свойствами.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

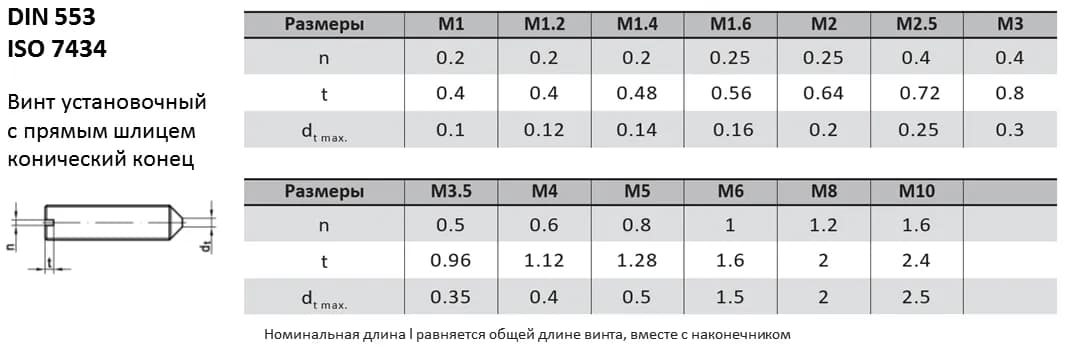

| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 553 | ГОСТ 1476-93 | ISO 7434 |
| Параметры винта | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 |
|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 |
| n | 0,25 | 0,4 | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
| dt | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 |
| t мин. | 0,64 | 0,72 | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
| t макс. | 0,84 | 0,95 | 1,05 | 1,42 | 1,63 | 2 | 2,5 | 3 | 3,6 |
| l мин. | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 20 |
| l макс. | 12 | 16 | 30 | 40 | 40 | 60 | 80 | 80 | 80 |
