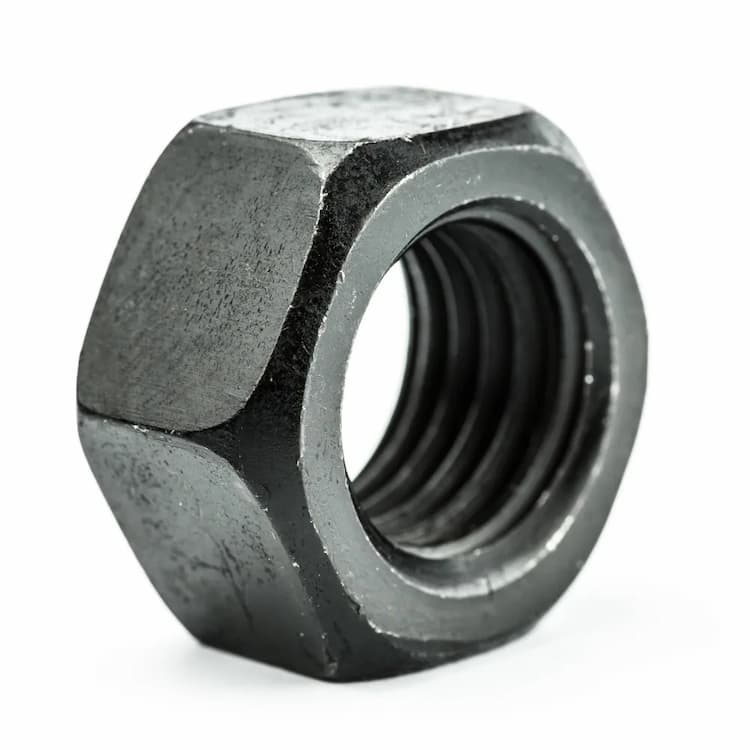

Гайка BSW 1", DIN 555 Гайка шестигранная дюймовая
Шестигранная гайка DIN 555 является стандартным крепежом класса точности С, предназначенным для неответственных резьбовых соединений в строительстве. Аналоги стандарта: ISO 4034, ГОСТ 15526-70, ГОСТ ISO 4034-2014. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками.
Технические характеристики
Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 555 | ГОСТ 15526-70 | ГОСТ ISO 4034-2014 | ISO 4034 |

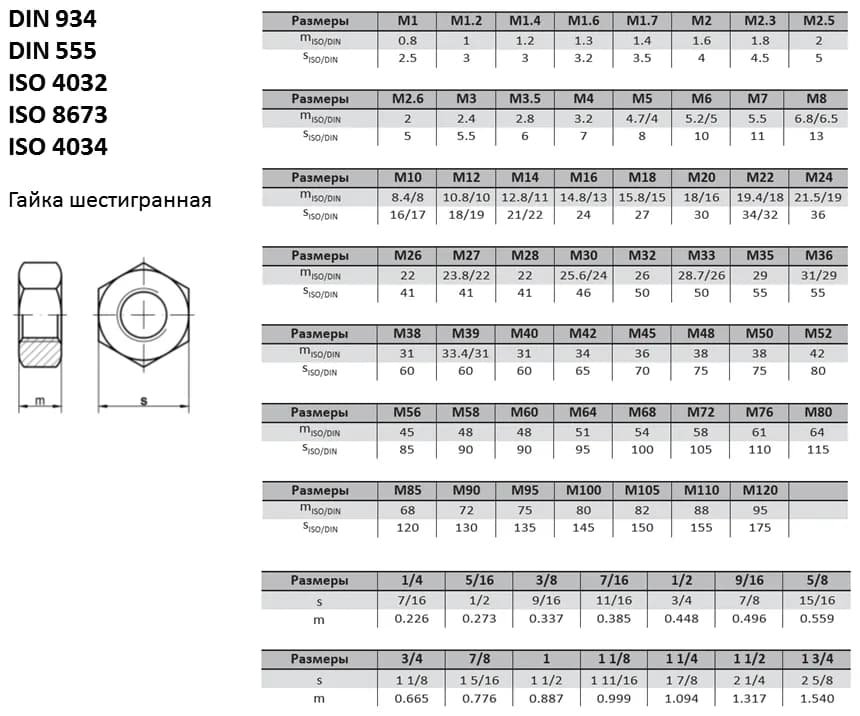

| Параметры гайки | М5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 |
| Высота, m | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 |
| Диаметр описанной окружности e, не менее | 8,63 | 10,89 | 14,2 | 18,72 | 20,88 | 24,49 | 26,17 | 29,56 | 32,95 | 35,03 | 39,55 | 45,2 |
| Размер под ключ, S | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 |
