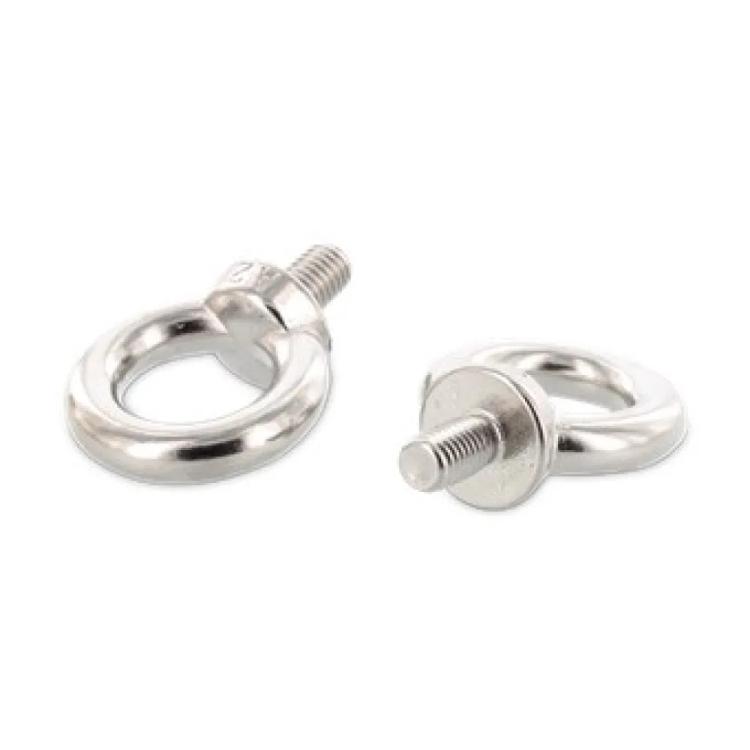

Рым-болт М8х13, DIN 580 / ISO 3266, нержавеющая сталь А4
Срок поставки 1-4 дня.
Рым-болт DIN 580 предназначен для присоединения карабинов, канатов, тросов и других такелажных элементов к деталям с резьбовым отверстием.
Назначение и конструкция
DIN 580 Рым-болт. Аналоги стандартов: ГОСТ 4751-73. Метрическая резьба с крупным шагом. Рым-болт DIN 580 используется для операций, связанных с креплением карабинов, канатов, тросов и прочих такелажных изделий. Монтаж рым-болта производится в резьбовые отверстия на корпусе деталей. Диаметр резьбы от М6 до М64.
Основные параметры
Рым-болт, DIN 580, ISO 3266, резьба М8х13.
Материал и исполнение
Материал и покрытие этого исполнения: нержавеющая сталь, маркировка А4. Эти параметры учитывают при подборе совместимых элементов оснастки, замене изделия и оценке условий эксплуатации.
Выбор и применение
При подборе сопоставляют назначение изделия, стандарт или серию, присоединительные размеры, конструктивное исполнение, материал и покрытие. Допустимую нагрузку нельзя определять только по диаметру или внешнему виду: используют значение из карточки, маркировки и сопроводительной документации конкретного изделия. Если исполнение имеет ограничение «не для подъёма», его нельзя применять для подъёма и перемещения грузов.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 580 | ГОСТ 4751-73 | ISO 3266 |
| Номинальный диаметр резьбы D1 | M8 | M10 | M12 | M16 | М20 | М24 | М30 | M36 | М42 | М48 | М56 | М64 | М72 | М80 | М100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | 6 | 6 |
| D2 | 20 | 25 | 30 | 35 | 40 | 50 | 65 | 75 | 85 | 100 | 110 | 120 | 150 | 170 | 190 |
| D3 | 36 | 45 | 54 | 63 | 72 | 90 | 108 | 126 | 144 | 166 | 184 | 206 | 260 | 296 | 330 |
| D4 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 140 | 160 | 180 |
| E | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 35 | 38 | 42 | 50 | 55 | 60 |
| F | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 12 | 12 | 12 |
| H | 36 | 45 | 53 | 62 | 71 | 90 | 109 | 128 | 147 | 168 | 187 | 208 | 260 | 298 | 330 |
| K | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 32 | 38 | 42 | 48 | 60 | 68 | 75 |
| L | 13 | 17 | 20,5 | 27 | 30 | 36 | 45 | 54 | 63 | 68 | 78 | 90 | 100 | 112 | 130 |
