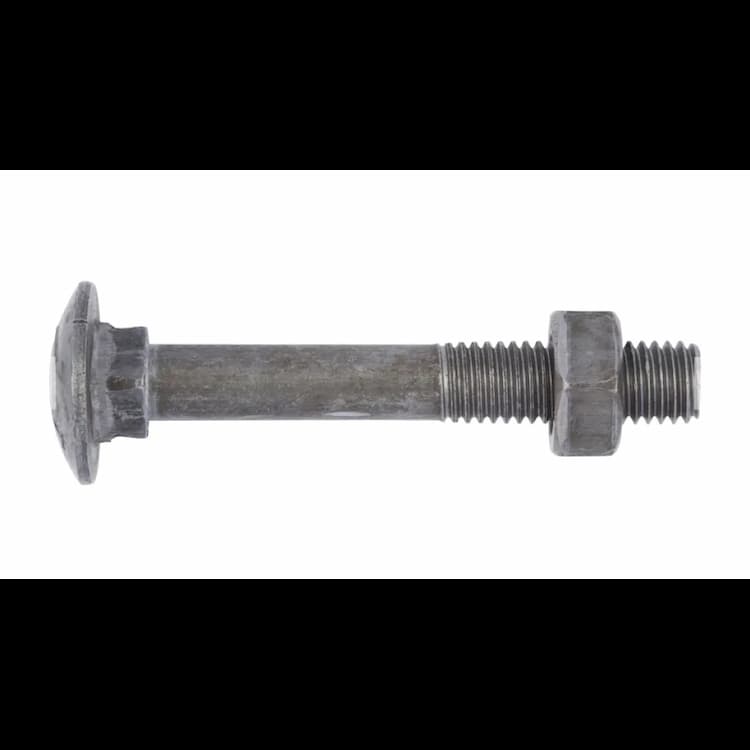

Болт 4.6 М12х320, DIN 603 / ISO 8677 мебельный с полукруглой головкой и квадратным подголовком с гайкой
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Мебельный болт DIN 603 отличается наличием гладкой полукруглой головки и квадратного подголовника для фиксации в материале. Аналоги стандарта: ISO 8677, ГОСТ 7802-81. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Головка имеет полукруглую форму без острых граней, что обеспечивает безопасность эксплуатации (защита от травм) и эстетичный внешний вид соединения. Стержень имеет метрическую резьбу M12, нарезанную по всей длине стержня. Номинальная длина составляет 320 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 4.6 применяется для ненагруженных соединений в нейтральных условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.

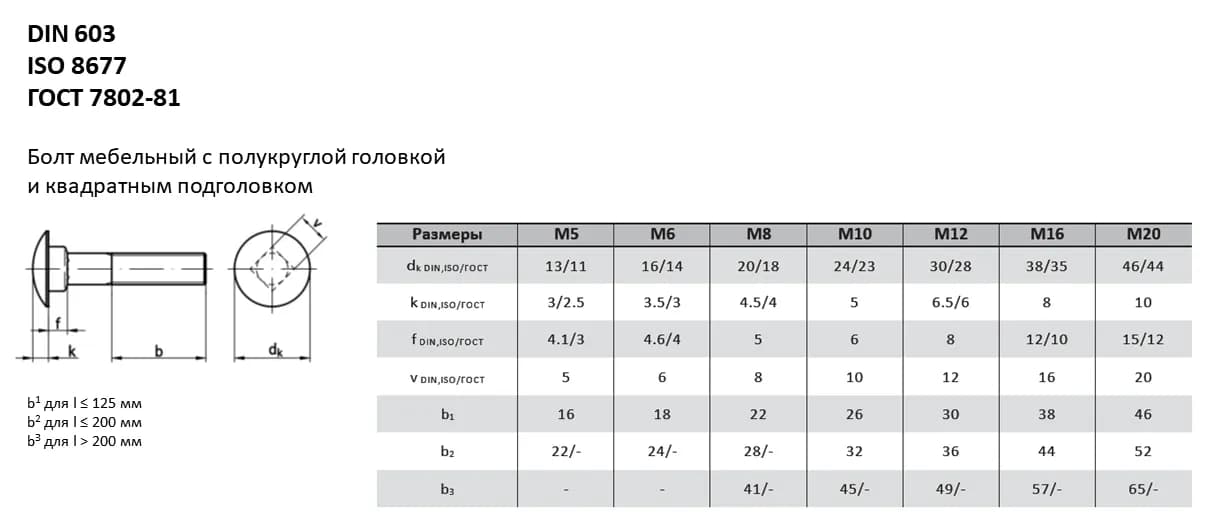

| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 603 | ГОСТ 7802-81 | ISO 8677 |
| Параметры болта | Номинальный диаметр резьбы d | М5 | М6 | М8 | М10 | М12 | M16 | М20 |
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | |
| Диаметр головки, d2 | минимум | 12,45 | 15,45 | 19,35 | 23,35 | 29,35 | 37,2 | 45,2 |
| Диаметр головки, d2 | максимум | 13,55 | 16,55 | 20,65 | 24,65 | 30,65 | 38,8 | 46,8 |
| Высота головки, k | минимум | 2,7 | 3,12 | 4,12 | 4,62 | 6,05 | 8,05 | 9,95 |
| Высота головки, k | максимум | 3,3 | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | 11,05 |
| Высота подголовка f, не менее | 2,9 | 3,4 | 4,4 | 5,4 | 7,25 | 11,1 | 14,1 | |
| Размер стороны квадратного подголовника, V | минимум | 4,52 | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 |
| Размер стороны квадратного подголовника, V | максимум | 5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
| Длина резьбовой части, b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| Длина резьбовой части, b | 125 | 22 | 24 | 28 | 32 | 36 | 44 | 52 |
| Длина резьбовой части, b | L > 200 | - | - | 41 | 45 | 49 | 57 | 65 |
