Болт М10х25/25, DIN 603 / ISO 8677 мебельный с полукруглой головкой и квадратным подголовком, нержавеющая сталь А2
Мебельный болт DIN 603 отличается наличием гладкой полукруглой головки и квадратного подголовника для фиксации в материале. Аналоги стандарта: ISO 8677, ГОСТ 7802-81. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M10, нарезанную по всей длине стержня. Номинальная длина составляет 25 мм.
Материал и механические свойства
Болт изготовлен из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажной среде и на открытом воздухе.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра. При монтаже нержавеющих соединений настоятельно рекомендуется использовать смазку (например, на основе дисульфида молибдена) для предотвращения закусывания резьбы.

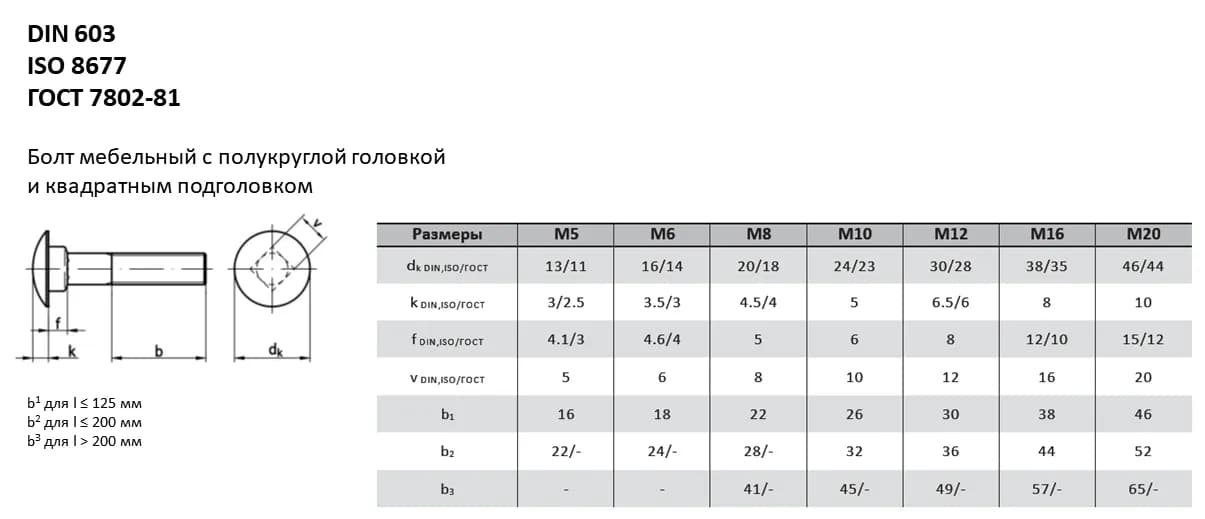

| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 603 | ГОСТ 7802-81 | ISO 8677 |
| Параметры болта | Номинальный диаметр резьбы d | М5 | М6 | М8 | М10 | М12 | M16 | М20 |
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | |
| Диаметр головки, d2 | минимум | 12,45 | 15,45 | 19,35 | 23,35 | 29,35 | 37,2 | 45,2 |
| Диаметр головки, d2 | максимум | 13,55 | 16,55 | 20,65 | 24,65 | 30,65 | 38,8 | 46,8 |
| Высота головки, k | минимум | 2,7 | 3,12 | 4,12 | 4,62 | 6,05 | 8,05 | 9,95 |
| Высота головки, k | максимум | 3,3 | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | 11,05 |
| Высота подголовка f, не менее | 2,9 | 3,4 | 4,4 | 5,4 | 7,25 | 11,1 | 14,1 | |
| Размер стороны квадратного подголовника, V | минимум | 4,52 | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 |
| Размер стороны квадратного подголовника, V | максимум | 5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
| Длина резьбовой части, b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| Длина резьбовой части, b | 125 | 22 | 24 | 28 | 32 | 36 | 44 | 52 |
| Длина резьбовой части, b | L > 200 | - | - | 41 | 45 | 49 | 57 | 65 |
