Шайба М6 d7.1, DIN 6319 D сферическая вогнутая, нержавеющая сталь А2
Срок поставки 1-4 дня.
Сферическая шайба DIN 6319 используется в паре с коническим седлом болта для компенсации угловых перекосов стержня при зажиме на наклонных поверхностях, вариант исполнения 6319 D.
Конструкция и размеры
Вогнутая геометрия рабочей поверхности используется для установки на цилиндрические детали или как составной элемент шарнирного узла с пальцами. Сферическая поверхность позволяет компенсировать угловые перекосы оси болта относительно опорной поверхности при использовании с коническим седлом. Номинальный размер изделия соответствует метрическому крепежу с резьбой M6. Основные геометрические параметры изделия: внутренний диаметр 7.1 мм.
Материал и характеристики
Шайба изготовлена из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажных помещениях, на открытом воздухе и в пищевой промышленности.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
| DIN | ГОСТ |
|---|---|
| DIN 6319 D | ГОСТ 13439-68 |

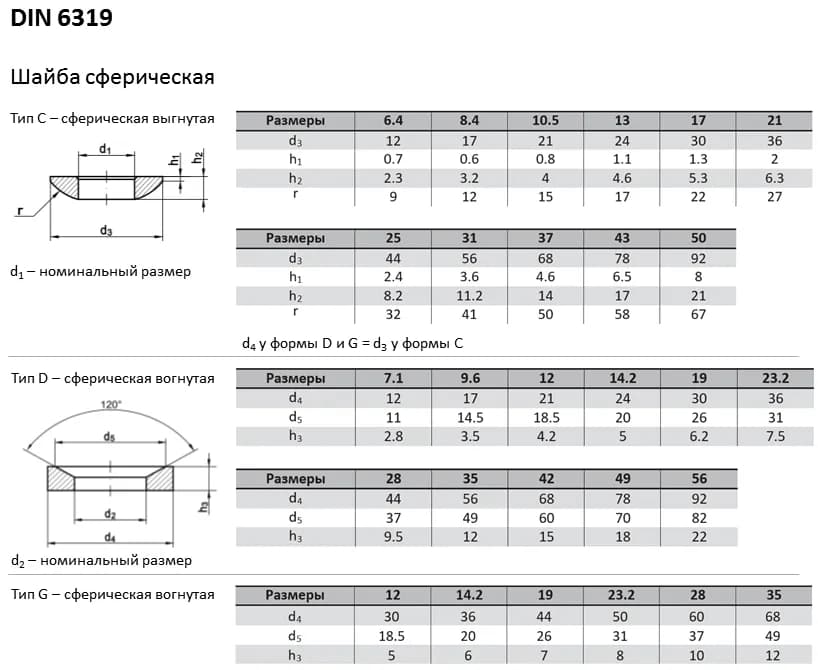

| Метрический размер | Внутренний диаметр | Наружный диаметр | Высота цилиндрической части | Толщина шайбы | Радиус |
|---|---|---|---|---|---|
| М6 | 6,4 | 12 | 0,7 | 2,3 | 9 |
| М8 | 8,4 | 17 | 0,6 | 3,2 | 12 |
| М10 | 10,5 | 21 | 0,8 | 4 | 15 |
| М12 | 13 | 24 | 1,1 | 4,6 | 17 |
| М14 | 15 | 27 | 1,2 | 4,9 | 18 |
| М16 | 17 | 30 | 1,3 | 5,3 | 22 |
| М20 | 21 | 36 | 2 | 6,3 | 27 |
| М24 | 25 | 44 | 2,4 | 8,2 | 32 |
| М30 | 31 | 56 | 3,6 | 11,2 | 41 |
| М36 | 37 | 68 | 4,6 | 14 | 50 |
| М42 | 43 | 78 | 6,5 | 17 | 58 |
| М48 | 50 | 92 | 8 | 21 | 67 |
