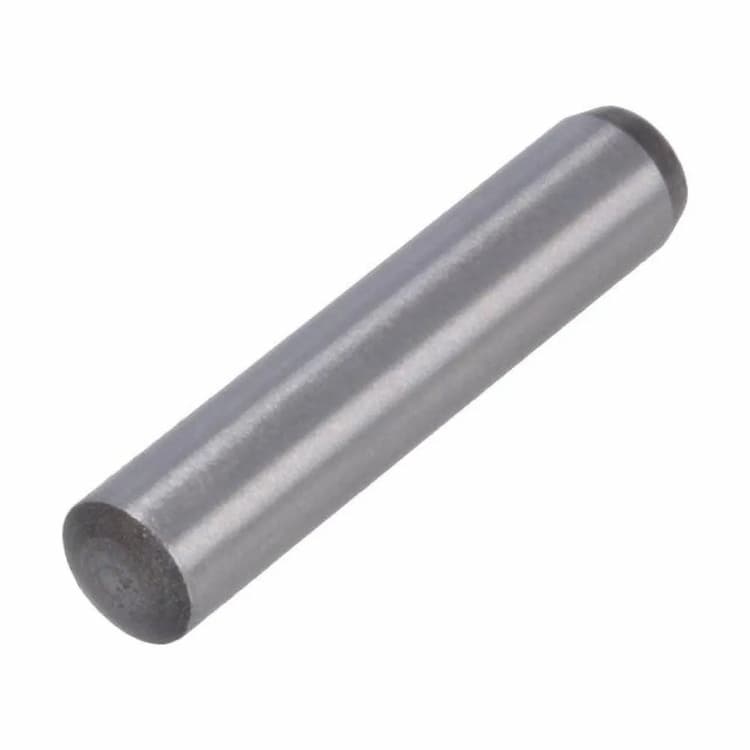

Штифт d2.5х14, DIN 6325 / ISO 8734, цилиндрический закалённый, сталь

Штифт цилиндрический закалённый и шлифованный DIN 6325 — прецизионный установочный элемент повышенной твёрдости (58–62 HRC) с допуском по диаметру m6. Применяется в штампах, пресс-формах, измерительной оснастке и высоконагруженных машиностроительных узлах, где требуется максимально точное позиционирование в сочетании с высокой износостойкостью и сопротивлением смятию. Аналоги и взаимозаменяемые стандарты: ISO 8734, ГОСТ 24296-93.

Конструктивные особенности

Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Закалённое и шлифованное исполнение (твёрдость 58–62 HRC): обеспечивает максимальную точность позиционирования, высокую износостойкость посадочной поверхности и сопротивление смятию. Применяется в штампах, пресс-формах, измерительной оснастке и особо ответственных машиностроительных узлах.

Технические параметры

Номинальный диаметр: 2.5 мм. Длина: 14 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
