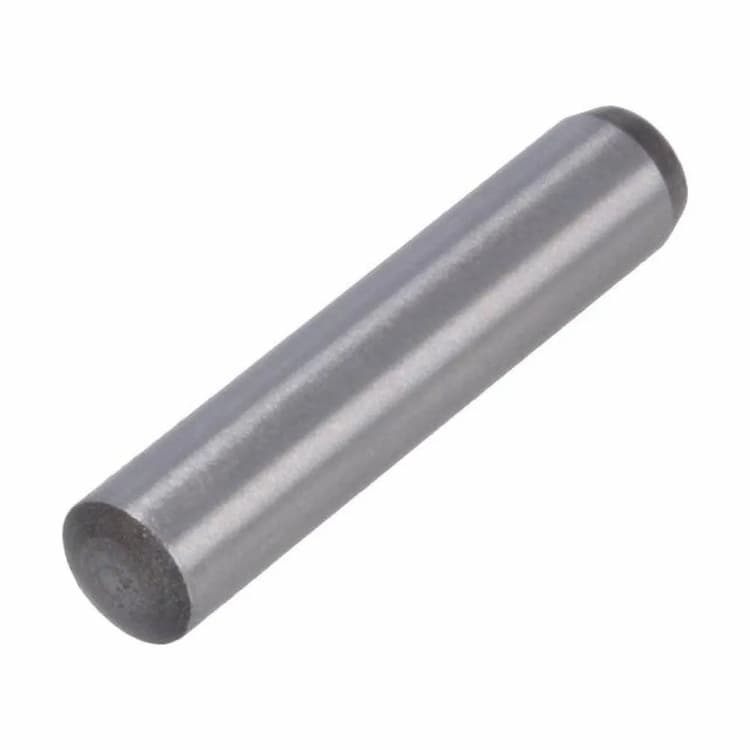

Штифт d2х16, DIN 6325 / ISO 8734, цилиндрический закалённый, сталь

Name: Штифт d2х16, DIN 6325 / ISO 8734, цилиндрический закалённый, сталь
SKU: 006325000000020016
Rating: 5 (44881 reviews)

Арт: 006325000000020016

Стальd2х16

Арт: 006325000000020016

Диаметр, мм

1 1.522.5 3 4 5 6 8 10 12 14 16 20

Длина, мм

4 5 6 8 10 12 141618 20 22 24 26 28 30 32 36 40 45 50 55 60 70 80 90 100 110 120 140

Вид изделия

Штифт

DIN

6325

ISO

8734

ГОСТ

24296-93

В наличии 1865 шт

10 ₽

Оптовые цены для юр.лиц

Самовывоз

Сегодня

Бесплатно, после подтверждения готовности заказа.

По Санкт-Петербургу и Лен. области

На следующий рабочий день

Бесплатно при заказе от 5 000 ₽.

По Москве и Московской области

2–3 рабочих дня

Бесплатно при заказе от 30 000 ₽.

Доставка по России

2–4 рабочих дня

Стоимость зависит от региона, в ПВЗ или курьером.

Описание

Штифт цилиндрический закалённый и шлифованный DIN 6325 — прецизионный установочный элемент повышенной твёрдости (58–62 HRC) с допуском по диаметру m6. Применяется в штампах, пресс-формах, измерительной оснастке и высоконагруженных машиностроительных узлах, где требуется максимально точное позиционирование в сочетании с высокой износостойкостью и сопротивлением смятию. Аналоги и взаимозаменяемые стандарты: ISO 8734, ГОСТ 24296-93.

Конструктивные особенности

Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Закалённое и шлифованное исполнение (твёрдость 58–62 HRC): обеспечивает максимальную точность позиционирования, высокую износостойкость посадочной поверхности и сопротивление смятию. Применяется в штампах, пресс-формах, измерительной оснастке и особо ответственных машиностроительных узлах.

Технические параметры

Номинальный диаметр: 2 мм. Длина: 16 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.

Характеристики

Вид изделия

Штифт

DIN

6325

ISO

8734

ГОСТ

24296-93

Тип штифта

Цилиндрический, Закалённый

Материал

Сталь

Диаметр, мм

Длина, мм

Категория товара

Крепеж

Соответствие стандартов

DIN	ГОСТ	ISO
DIN 6325	ГОСТ 3128-70, ГОСТ 24296-93	ISO 8734

Подробнее о стандарте DIN 6325: чертёж, размеры, аналоги Скачать техническое описание (PDF)

Таблица размеров DIN 6325

Длина/диаметр	1	1.5	2	2.5	3	4	5	6	8	10	12	14	16	20
4	х	х
5	х	х	х
6	х	х	х	х	х
8	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х
12		х	х	х	х	х	х	х
14		х	х	х	х	х	х	х
16		х	х	х	х	х	х	х	х
18			х	х	х	х	х	х	х
20		х	х	х	х	х	х	х	х	х
22					х				х
24					х	х	х	х	х	х
26					х	х	х	х	х	х
28					х	х	х	х	х	х
30					х	х	х	х	х	х
32					х	х	х	х	х	х
36						х	х	х	х	х
40					х	х	х	х	х	х	х		х	х
45							х	х	х	х	х		х
50					х	х	х	х	х	х	х	х	х	х
55									х	х
60						х	х	х	х	х	х		х	х
70											х		х
80								х	х	х	х		х	х
100									х	х	х		х	х
