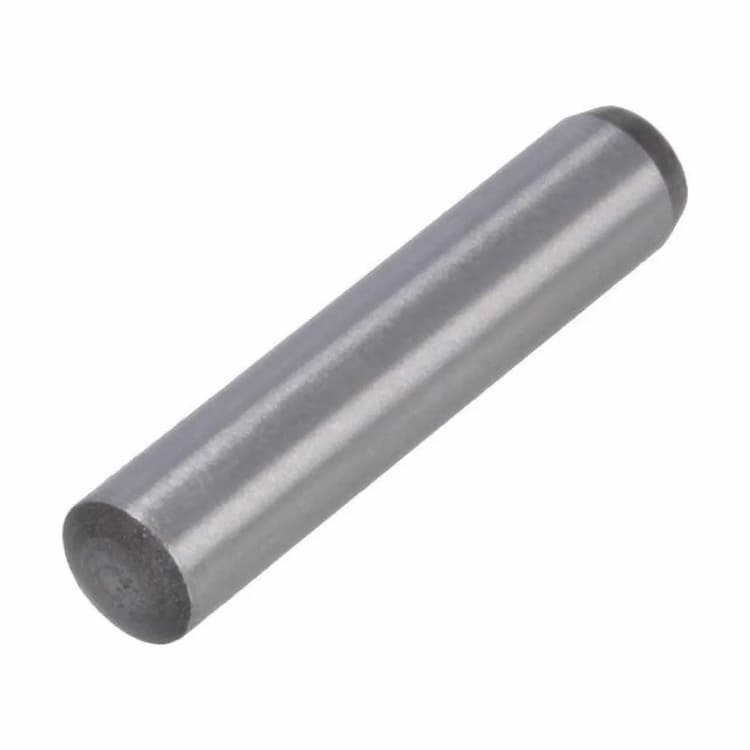

Штифт d8х24, DIN 6325 / ISO 8734, цилиндрический закалённый, сталь
Штифт цилиндрический закалённый и шлифованный DIN 6325 — прецизионный установочный элемент повышенной твёрдости (58–62 HRC) с допуском по диаметру m6. Применяется в штампах, пресс-формах, измерительной оснастке и высоконагруженных машиностроительных узлах, где требуется максимально точное позиционирование в сочетании с высокой износостойкостью и сопротивлением смятию. Аналоги и взаимозаменяемые стандарты: ISO 8734, ГОСТ 24296-93.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Закалённое и шлифованное исполнение (твёрдость 58–62 HRC): обеспечивает максимальную точность позиционирования, высокую износостойкость посадочной поверхности и сопротивление смятию. Применяется в штампах, пресс-формах, измерительной оснастке и особо ответственных машиностроительных узлах.
Технические параметры
Номинальный диаметр: 8 мм. Длина: 24 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
