Шайба М20, DIN 6796 / ISO 10670 пружинная тарельчатая, оцинкованная
Срок поставки 1-4 дня.
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Тарельчатая пружинная шайба DIN 6796 специально разработана для высоконагруженных болтовых соединений, компенсирует осадку материалов и поддерживает заданное усилие затяжки. Технические параметры гармонизированы со стандартами: ISO 10670. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Коническая форма работает как пружина сжатия, накапливая упругую энергию и поддерживая заданное усилие затяжки при осадке материалов соединения. Номинальный размер изделия соответствует метрическому крепежу с резьбой M20.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Поверхность защищена методом гальванического цинкования. Слой цинка толщиной 5-15 мкм предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.

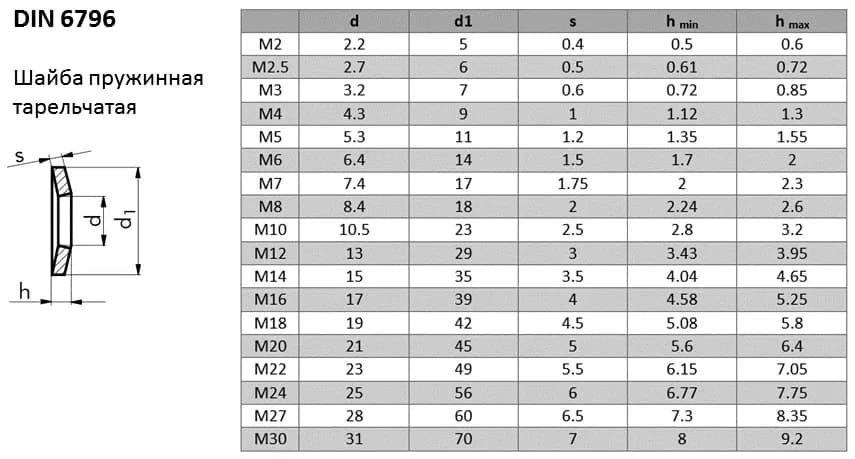

| DIN | ISO |
|---|---|
| DIN 6796 | ISO 10670 |
| Диаметр | Ø отверстия мм. | Ø внешний мм. | Толщина мм. | Высота min. | Высота max. |
|---|---|---|---|---|---|
| M2 | 2,2 | 5 | 0,4 | 0,5 | 0,6 |
| M2.5 | 2,7 | 6 | 0,5 | 0,61 | 0,72 |
| M3 | 3,2 | 7 | 0,6 | 0,72 | 0,85 |
| M4 | 4,3 | 9 | 1 | 1,12 | 1,3 |
| M5 | 5,3 | 11 | 1,2 | 1,35 | 1,55 |
| M6 | 6,4 | 14 | 1,5 | 1,7 | 2 |
| M7 | 7,4 | 17 | 1,75 | 2 | 2,3 |
| M8 | 8,4 | 18 | 2 | 2,24 | 2,6 |
| M10 | 10,5 | 23 | 2,5 | 2,8 | 3,2 |
| M12 | 13 | 29 | 3 | 3,43 | 3,95 |
| M14 | 15 | 35 | 3,5 | 4,04 | 4,65 |
| M16 | 17 | 39 | 4 | 4,58 | 5,25 |
| M18 | 19 | 42 | 4,5 | 5,08 | 5,8 |
| M20 | 21 | 45 | 5 | 5,6 | 6,4 |
| M22 | 23 | 49 | 5,5 | 6,15 | 7,05 |
| M24 | 25 | 56 | 6 | 6,77 | 7,75 |
| M27 | 28 | 60 | 6,5 | 7,3 | 8,35 |
| M30 | 31 | 70 | 7 | 8 | 9,2 |
