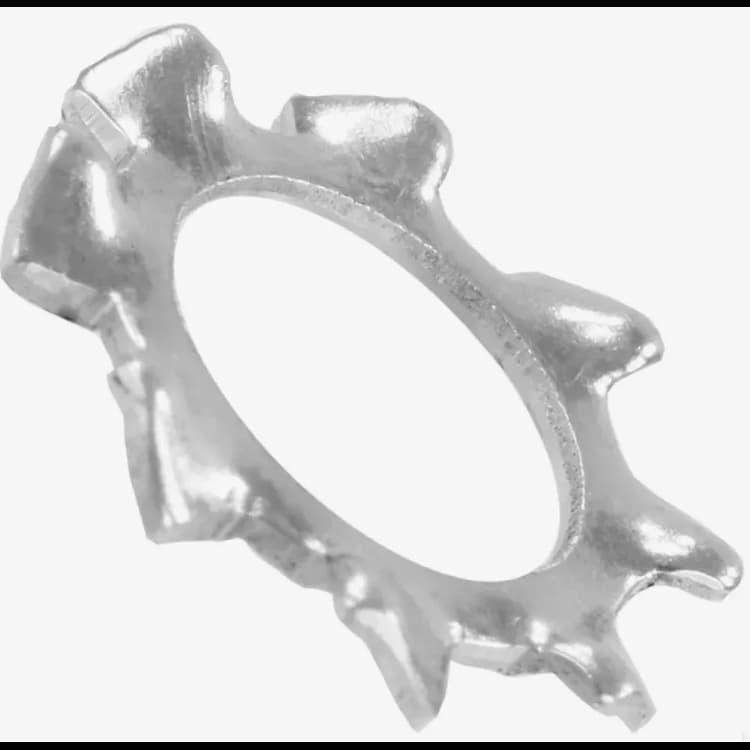

Шайба М16 d17, DIN 6797 A пружинная с внешними зубьями, оцинкованная
Срок поставки 1-4 дня.
Зубчатая шайба DIN 6797 имеет заостренные зубья, врезающиеся в материал основания и головку крепежа для предотвращения проворачивания, вариант исполнения 6797 A.

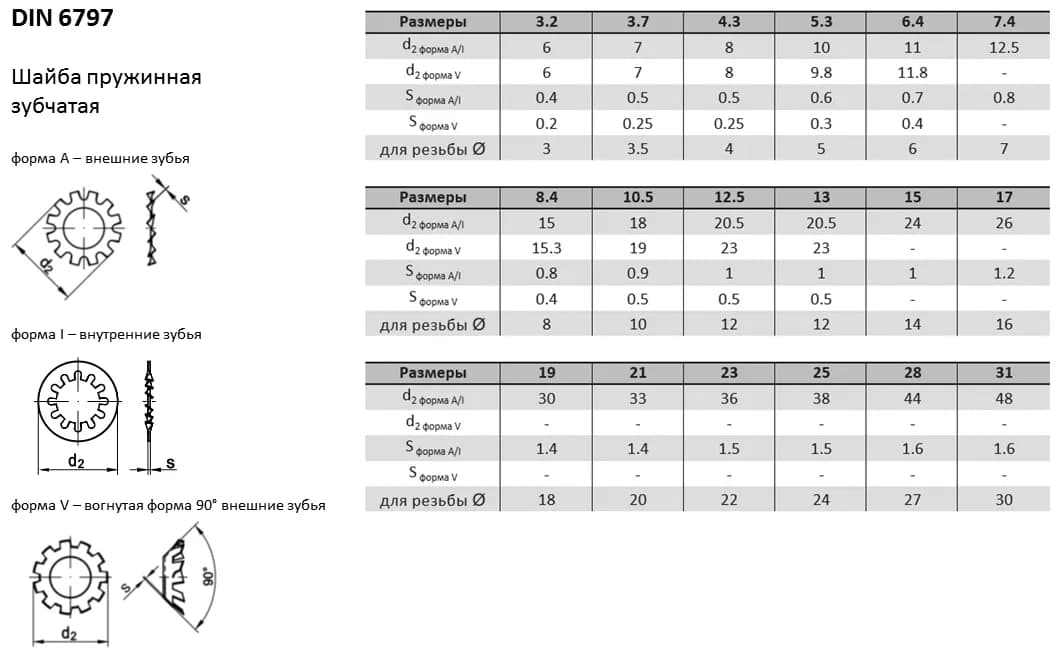

Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Заостренные внешние зубья по периметру врезаются в сопрягаемую поверхность детали и головку крепежа, создавая надежный стопорящий фрикционный эффект. Номинальный размер изделия соответствует метрическому крепежу с резьбой M16. Основные геометрические параметры изделия: внутренний диаметр 17 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Поверхность защищена методом гальванического цинкования. Слой цинка толщиной 5-15 мкм предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.
| DIN | ГОСТ |
|---|---|
| DIN 6797 A | ГОСТ 10463-81 |
| Номинальный диаметр | Ø внутренний (мм.) | Ø наружный (мм.) | Толщина мм. |
|---|---|---|---|
| М2 | 2,2 | 4,5 | 0,3 |
| М2.3 | 2,7 | 5,5 | 0,4 |
| М2.5 | 2,7 | 5,5 | 0,4 |
| М3 | 3,2 | 6 | 0,4 |
| М3.5 | 3,7 | 7 | 0,5 |
| М4 | 4,3 | 8 | 0,5 |
| М5 | 5,3 | 10 | 0,6 |
| М6 | 6,4 | 11 | 0,7 |
| М7 | 7,4 | 12,5 | 0,8 |
| М8 | 8,4 | 15 | 0,8 |
| М10 | 10,5 | 18 | 0,9 |
| М12 | 13 | 20,5 | 1 |
| М14 | 15 | 24 | 1 |
| М16 | 17 | 26 | 1,2 |
| М18 | 19 | 30 | 1,4 |
| М20 | 21 | 33 | 1,4 |
| М22 | 23 | 36 | 1,5 |
| М24 | 25 | 38 | 1,5 |
| М27 | 28 | 44 | 1,6 |
| М30 | 31 | 48 | 1,6 |
