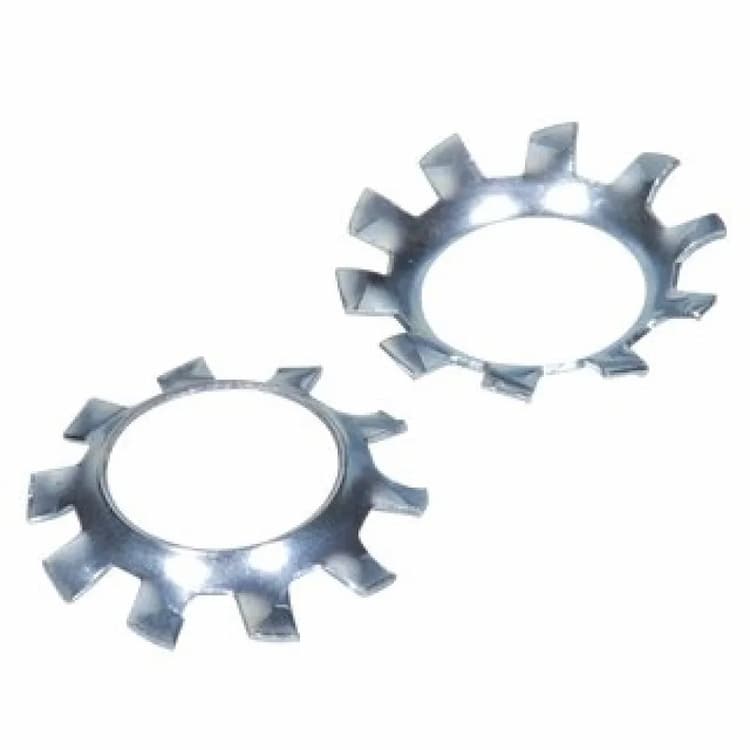

Шайба М8 d8.4, DIN 6797 V пружинная вогнутая с внешними зубьями, оцинкованная
Срок поставки 1-4 дня.
Зубчатая шайба DIN 6797 имеет заостренные зубья, врезающиеся в материал основания и головку крепежа для предотвращения проворачивания, вариант исполнения 6797 V.
Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Вогнутая геометрия рабочей поверхности используется для установки на цилиндрические детали или как составной элемент шарнирного узла с пальцами. Заостренные внешние зубья по периметру врезаются в сопрягаемую поверхность детали и головку крепежа, создавая надежный стопорящий фрикционный эффект. Номинальный размер изделия соответствует метрическому крепежу с резьбой M8. Основные геометрические параметры изделия: внутренний диаметр 8.4 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Поверхность защищена методом гальванического цинкования. Слой цинка толщиной 5-15 мкм предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.
| DIN | ГОСТ |
|---|---|
| DIN 6797 V | ГОСТ 10464-81 |

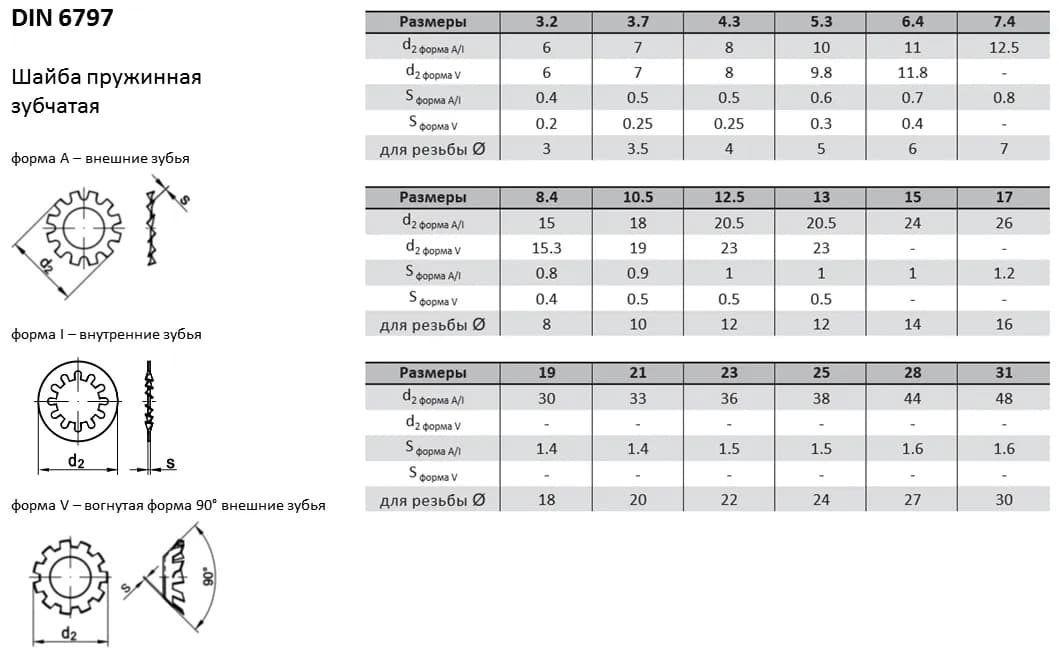

| Номинальный диаметр | Ø внутренний (мм.) | Ø наружный (мм.) | Толщина мм. |
|---|---|---|---|
| М3 | 3,2 | 6 | 0,2 |
| М3.5 | 3,7 | 7 | 0,25 |
| М4 | 4,3 | 8 | 0,25 |
| М5 | 5,3 | 9,8 | 0,3 |
| М6 | 6,4 | 11,8 | 0,4 |
| М8 | 8,4 | 15,3 | 0,4 |
| М10 | 10,5 | 19 | 0,5 |
| М12 | 13 | 23 | 0,5 |
