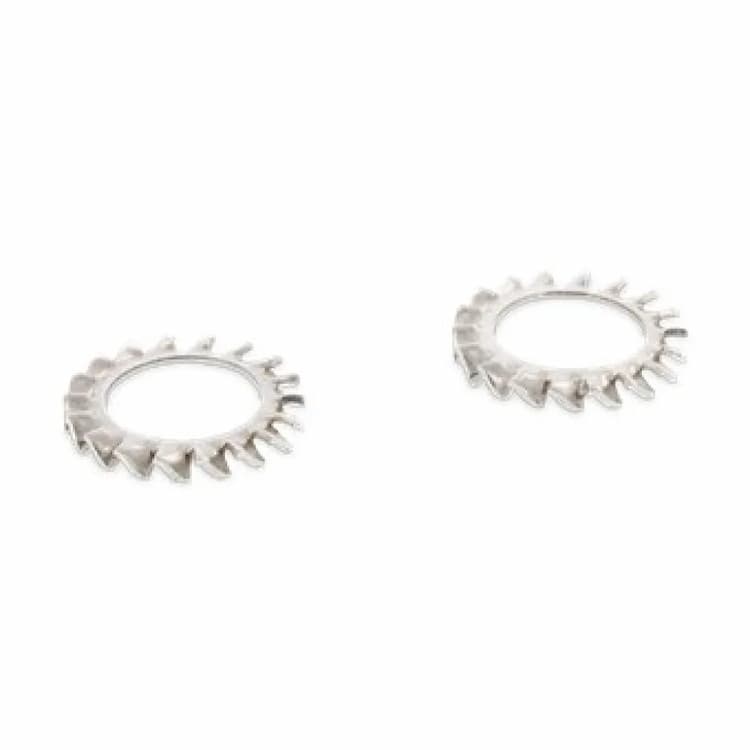

Шайба М2 d2.2, DIN 6798 A cтопорная с внешними зубьями, нержавеющая сталь А4
Стопорная шайба DIN 6798 с насечками обеспечивает надежную фиксацию резьбового соединения за счет многократного увеличения трения и врезания в металл, вариант исполнения 6798 A. Технические параметры гармонизированы со стандартами: ISO 7094. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Заостренные внешние зубья по периметру врезаются в сопрягаемую поверхность детали и головку крепежа, создавая надежный стопорящий фрикционный эффект. Номинальный размер изделия соответствует метрическому крепежу с резьбой M2. Основные геометрические параметры изделия: внутренний диаметр 2.2 мм.
Материал и характеристики
Изделие выполнено из кислотостойкой стали А4 (AISI 316) с добавлением молибдена. Это придает крепежу исключительную защиту от питтинговой коррозии в агрессивных средах.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.

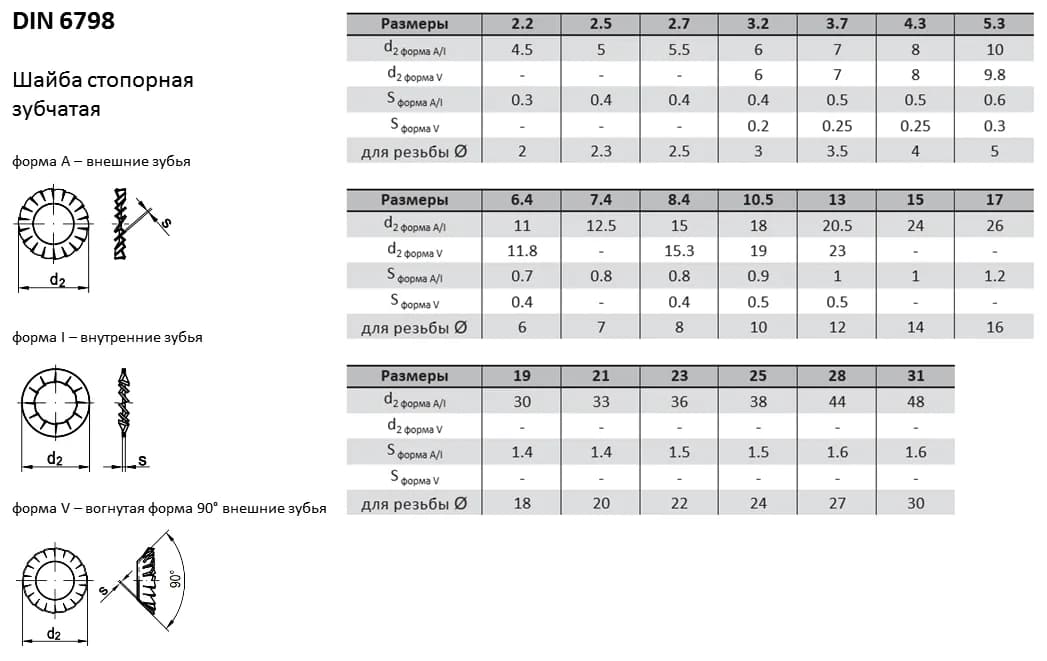

| DIN | ГОСТ |
|---|---|
| DIN 6798 A | ГОСТ 10463-81 |
| Номинальный диаметр | Ø внутренний (мм.) | Ø наружный (мм.) | Толщина мм. |
|---|---|---|---|
| М2 | 2,2 | 4,5 | 0,3 |
| М2.5 | 2,7 | 5,5 | 0,4 |
| М3 | 3,2 | 6 | 0,4 |
| М3.5 | 3,7 | 7 | 0,5 |
| М4 | 4,3 | 8 | 0,5 |
| М5 | 5,3 | 10 | 0,6 |
| М6 | 6,4 | 11 | 0,7 |
| М7 | 7,4 | 12,5 | 0,8 |
| М8 | 8,4 | 15 | 0,8 |
| М10 | 10,5 | 18 | 0,9 |
| М12 | 13 | 20,5 | 1 |
| М14 | 15 | 24 | 1 |
| М16 | 17 | 26 | 1,2 |
| М18 | 19 | 30 | 1,4 |
| М20 | 21 | 33 | 1,4 |
| М22 | 23 | 36 | 1,5 |
| М24 | 25 | 38 | 1,5 |
| М27 | 28 | 44 | 1,6 |
| М30 | 31 | 48 | 1,6 |
