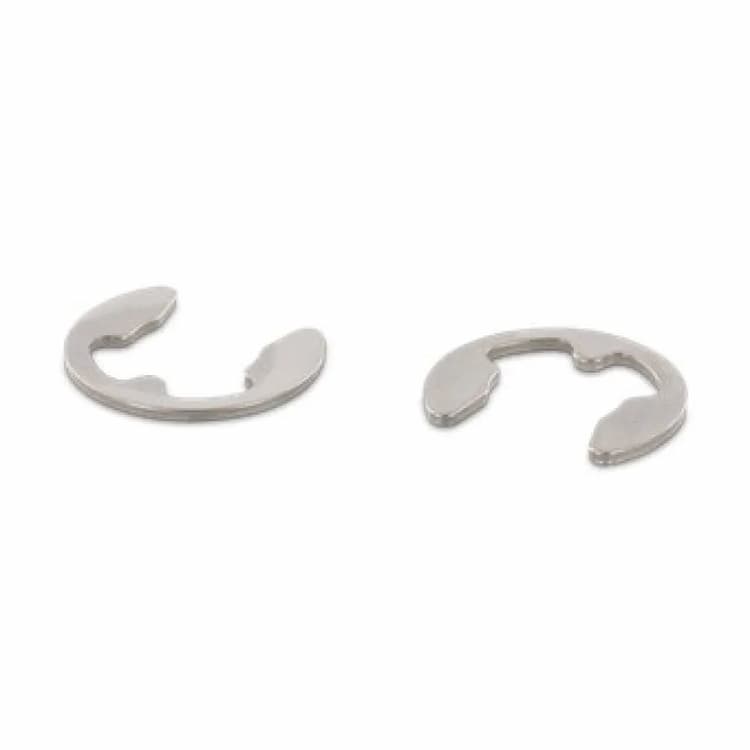

Шайба d15.0, DIN 6799 упорная быстросъемная для вала (фиксатор), нержавеющая сталь А5 (1.4532)
Данная упорная шайба DIN 6799 (Е-образное стопорное кольцо) применяется для фиксации на валах без использования специального инструмента за счет плотного контакта зубцов с проточкой. Аналоги стандарта: ГОСТ 11648-75. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров.
Конструкция и применение
Конструкция шайбы рассчитана на восприятие значительных осевых усилий, выступая в роли искусственного бортика. Быстросъемное исполнение позволяет производить радиальный монтаж и демонтаж шайбы без применения специальных щипцов. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры шайбы: номинальный диаметр вала/отверстия 15 мм. Жаропрочная сталь А5 со стабилизацией титаном сохраняет упругость шайбы при экстремально высоких температурах.
Рекомендации по монтажу
При установке следует убедиться в чистоте канавки и отсутствии заусенцев на валу для плотного прилегания шайбы.

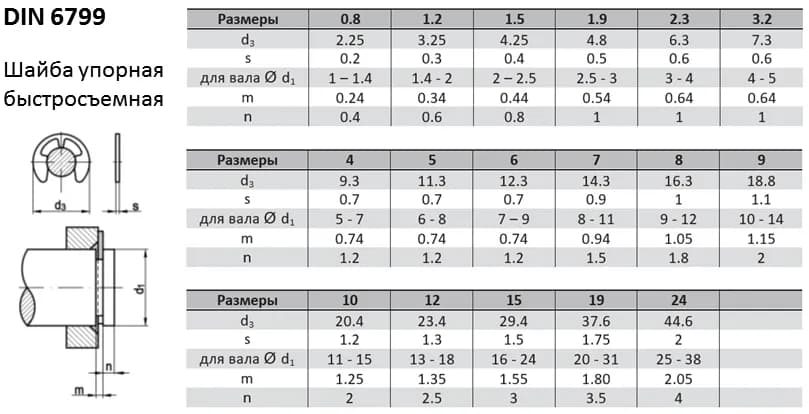

| DIN | ГОСТ |
|---|---|
| DIN 6799 | ГОСТ 11648-75 |
| Диаметр паза вала | Наружный диаметр шайбы | Диаметр вала | Толщина шайбы | Ширина паза вала | Минимальный выступ |
|---|---|---|---|---|---|
| 0.8 | 2.25 | 1 - 1.4 | 0.2 | 0.24 | 0.4 |
| 1.2 | 3.25 | 1.4 - 2 | 0.3 | 0.34 | 0.6 |
| 1.5 | 4.25 | 2 - 2.5 | 0.4 | 0.44 | 0.8 |
| 1.9 | 4.8 | 2.5 - 3 | 0.5 | 0.54 | 1 |
| 2.3 | 6.3 | 3 - 4 | 0.6 | 0.64 | 1 |
| 3.2 | 7.3 | 4 - 5 | 0.6 | 0.64 | 1 |
| 4 | 9.3 | 5 - 7 | 0.7 | 0.74 | 1.2 |
| 5 | 11.3 | 6 - 8 | 0.7 | 0.74 | 1.2 |
| 6 | 12.3 | 7 - 9 | 0.7 | 0.74 | 1.2 |
| 7 | 14.3 | 8 - 11 | 0.9 | 0.94 | 1.5 |
| 8 | 16.3 | 9 - 12 | 1.0 | 1.05 | 1.8 |
| 9 | 18.8 | 10 - 14 | 1.1 | 1.15 | 2 |
| 10 | 20.4 | 11 - 15 | 1.2 | 1.25 | 2 |
| 12 | 23.4 | 13 - 18 | 1.3 | 1.35 | 2.5 |
| 15 | 29.4 | 16 - 24 | 1.5 | 1.55 | 3 |
| 19 | 37.6 | 20 - 31 | 1.75 | 1.80 | 3.5 |
| 24 | 44.6 | 25 - 38 | 2 | 2.05 | 4 |
