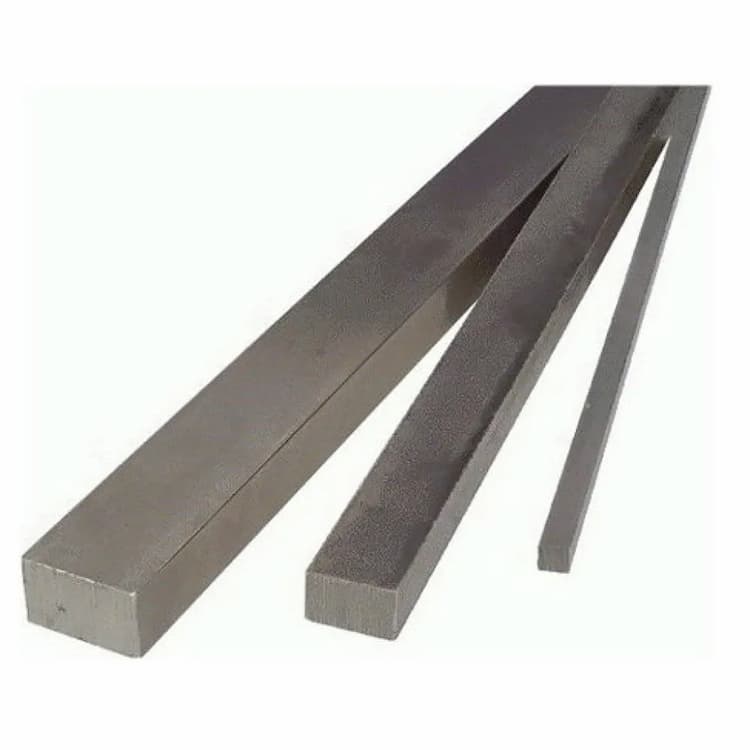

Шпонка 16х10х2000, DIN 6880, призматическая мерная, сталь

Шпоночная сталь DIN 6880 — прецизионная калиброванная сталь прямоугольного сечения, поставляемая в виде прутков мерной длины. Используется как заготовочный материал для изготовления призматических шпонок под индивидуальные размеры шпоночных пазов. Обеспечивает точность размеров сечения по h11/h9 и параллельность граней. Аналоги и взаимозаменяемые стандарты: ГОСТ 8787-68.

Конструктивные особенности

Призматическая шпонка прямоугольного сечения — наиболее распространённый тип шпоночного соединения. Устанавливается в параллельные шпоночные пазы вала и ступицы и передаёт крутящий момент боковыми гранями. Соединение является ненапряжённым, легко собирается и разбирается, подходит для точных передач. Мерная шпонка поставляется с точно выдержанной длиной и готовыми (как правило, скруглёнными или обработанными) торцами, не требующими доработки при сборке. Вариант для высокопроизводительного серийного монтажа.

Технические параметры

Ширина сечения: 16 мм. Высота сечения: 10 мм. Длина шпонки: 2000 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Размеры шпоночных пазов на валу и в ступице выполняются по ГОСТ 23360-78 / DIN 6885 строго под номинальное сечение шпонки. Сборка производится без натяга — шпонка должна входить в паз вала по переходной посадке, а в паз ступицы — по ходовой. Для обеспечения равномерной передачи крутящего момента торцы шпонки не должны упираться в стенки паза ступицы — оставляйте технологический зазор по длине.
