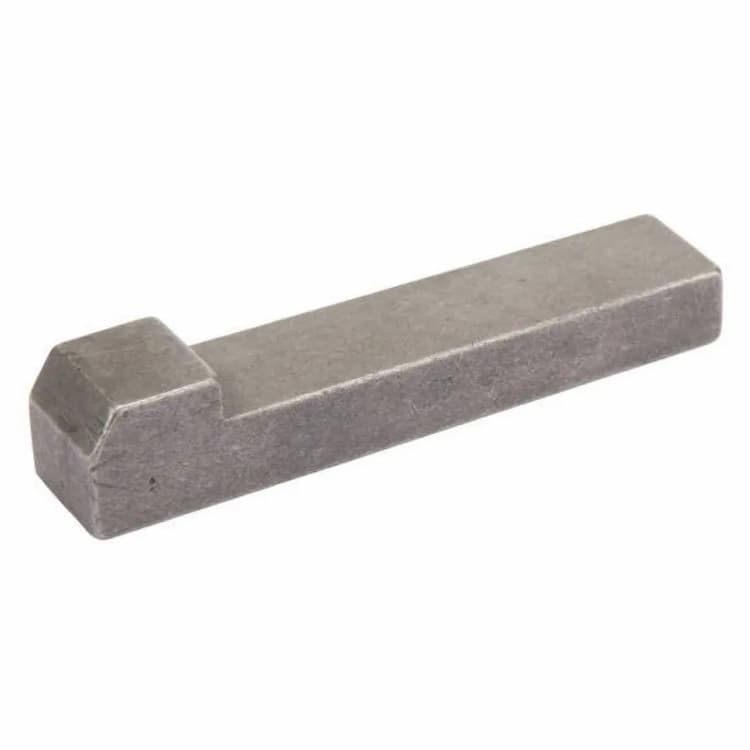

Шпонка 12х8х90, DIN 6887 / ISO 774, клиновая врезная, сталь

Клиновая шпонка с головкой DIN 6887 имеет уклон рабочей грани 1:100 и Т-образную головку для выбивания при демонтаже. Образует напряжённое фрикционное соединение вала со ступицей — передача момента происходит за счёт сил трения между клиновыми поверхностями, что допускает небольшие осевые нагрузки, но приводит к эксцентриситету ступицы относительно оси вала. Аналоги и взаимозаменяемые стандарты: ISO 774, ГОСТ 24068-80.

Конструктивные особенности

Клиновая шпонка с уклоном рабочей грани 1:100 образует напряжённое фрикционное соединение вала и ступицы: крутящий момент передаётся за счёт сил трения между клиновыми поверхностями. Такое соединение фиксирует ступицу от осевого смещения, но вызывает небольшой эксцентриситет относительно оси вала. Врезная шпонка (без головки) полностью утапливается в пазы вала и ступицы без выступающих элементов. Обеспечивает эстетичный и безопасный внешний профиль узла, но её демонтаж выполняется выпрессовкой или выталкиванием через технологическое отверстие в ступице.

Технические параметры

Ширина сечения: 12 мм. Высота сечения: 8 мм. Длина шпонки: 90 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Размеры шпоночных пазов на валу и в ступице выполняются по ГОСТ 23360-78 / DIN 6885 строго под номинальное сечение шпонки. Сборка производится без натяга — шпонка должна входить в паз вала по переходной посадке, а в паз ступицы — по ходовой. Для обеспечения равномерной передачи крутящего момента торцы шпонки не должны упираться в стенки паза ступицы — оставляйте технологический зазор по длине.
