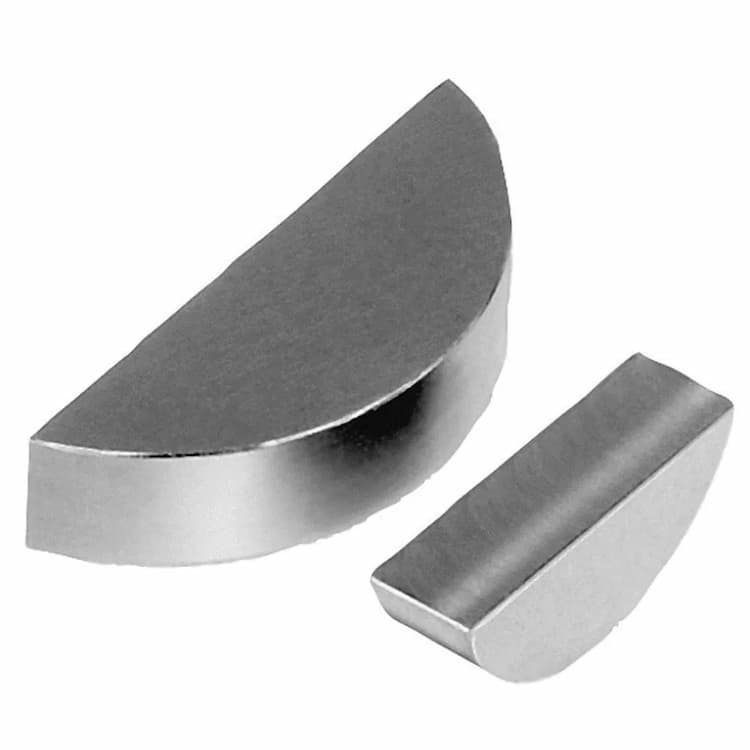

Шпонка 6х10, DIN 6888 / ISO 3912, сегментная, сталь

Сегментная шпонка DIN 6888 имеет форму сегмента диска и устанавливается в фрезерованный полукруглый паз вала. Самоустанавливается под углом наклона ступицы, проста в монтаже и изготовлении паза дисковой фрезой. Применяется на валах малых диаметров с небольшими крутящими моментами — в лёгком машиностроении, станкостроении, приводах конических и зубчатых передач. Аналоги и взаимозаменяемые стандарты: ISO 3912, ГОСТ 24071-97.

Конструктивные особенности

Сегментная шпонка устанавливается в полукруглый паз вала, выполненный дисковой фрезой. Самоустанавливается под наклон ступицы, проста в монтаже и изготовлении посадочного места. Применяется на валах малых диаметров с небольшими крутящими моментами — в приводах, станкостроении и лёгком машиностроении.

Технические параметры

Ширина сечения: 6 мм. Высота сечения: 10 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Размеры шпоночных пазов на валу и в ступице выполняются по ГОСТ 23360-78 / DIN 6885 строго под номинальное сечение шпонки. Сборка производится без натяга — шпонка должна входить в паз вала по переходной посадке, а в паз ступицы — по ходовой. Для обеспечения равномерной передачи крутящего момента торцы шпонки не должны упираться в стенки паза ступицы — оставляйте технологический зазор по длине.
