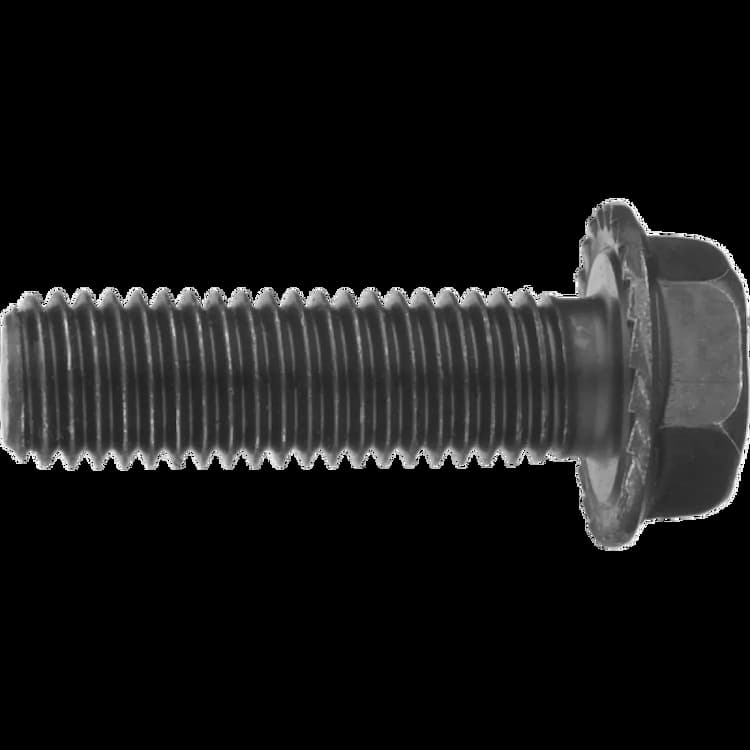

Болт 8.8 М5х20, DIN 6921 с шестигранной головкой с фланцем и зубцами на фланце
Срок поставки 1-4 дня.
Болт DIN 6921 конструктивно оснащен шестигранной головкой с интегрированным пресс-фланцем, заменяющим шайбу. Аналоги стандарта: EN 1665. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M5, нарезанную по всей длине стержня. Номинальная длина составляет 20 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 8.8 — высокопрочный крепеж для ответственных нагруженных соединений.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра. Так как изделие относится к высокопрочному крепежу, затяжку необходимо производить с контролем крутящего момента согласно технической документации.
| DIN | ГОСТ Р ИСО | EN |
|---|---|---|
| DIN 6921 | ГОСТ ISO 4162-2014 | EN 1665, EN 1662 |

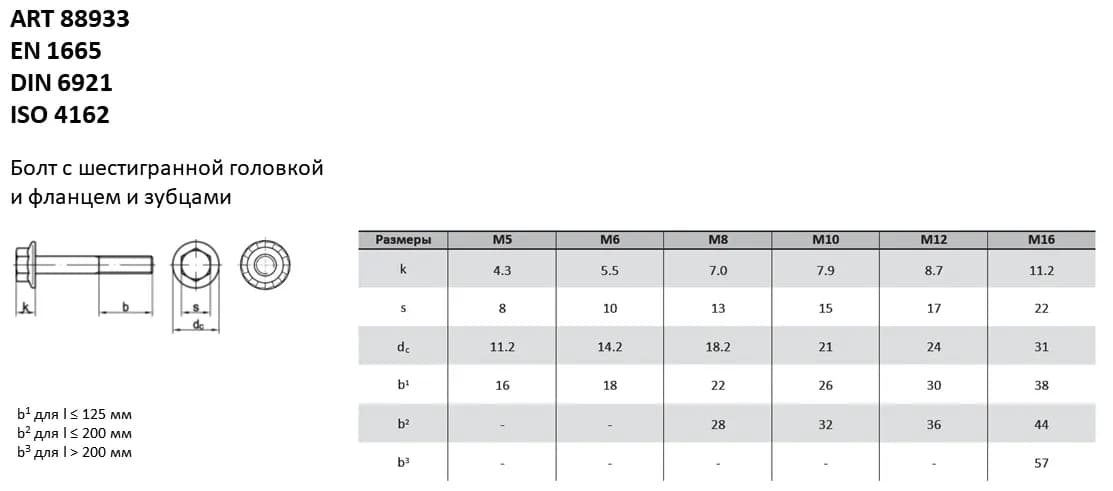

| Параметры болта | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | |
| Высота головки K, макс. | DIN 6921 | 5,8 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 |
| EN 1665 | 10,4 | 11,8 | 13,7 | 15,4 | ||||
| Dw мин. | 9,8 | 12,2 | 15,8 | 19,6 | 23,8 | 27,6 | 31,9 | |
| Диаметр описанной окружности e, не менее | DIN 6921 | 8,71 | 10,95 | 14,26 | 16,49 | 17,6 | 19,76 | 23,12 |
| EN 1665 | 17,62 | 19,86 | 23,15 | 26,51 | ||||
| Размер под ключ, S | DIN 6921 | 8 | 10 | 13 | 15 | 16 | 18 | 21 |
| EN 1665 | 16 | 18 | 21 | 24 | ||||
| Длина резьбовой части, b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
| 125 | - | - | 28 | 32 | 36 | 40 | 44 | |
| L > 200 | - | - | - | - | - | - | 57 | |
| Длина болта, l | Мин. | 10 | 12 | 16 | 20 | 25 | 30 | 35 |
| Макс. | 50 | 60 | 80 | 100 | 120 | 140 | 160 |
