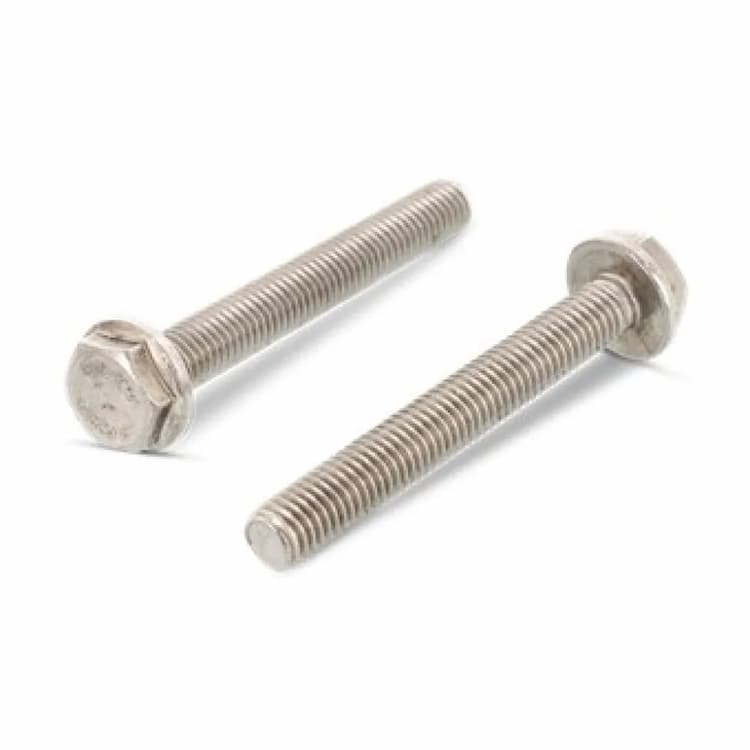

Болт М10х60, DIN 6921 / ISO 4162 с шестигранной головкой с фланцем, нержавеющая сталь А2
Срок поставки 1-4 дня.
Болт DIN 6921 конструктивно оснащен шестигранной головкой с интегрированным пресс-фланцем, заменяющим шайбу. Аналоги стандарта: EN 1665. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M10, нарезанную по всей длине стержня. Номинальная длина составляет 60 мм.
Материал и механические свойства
Болт изготовлен из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажной среде и на открытом воздухе.
Рекомендации по монтажу
При монтаже нержавеющих соединений настоятельно рекомендуется использовать смазку (например, на основе дисульфида молибдена) для предотвращения закусывания резьбы..
| DIN | ГОСТ Р ИСО | EN |
|---|---|---|
| DIN 6921 | ГОСТ ISO 4162-2014 | EN 1665, EN 1662 |

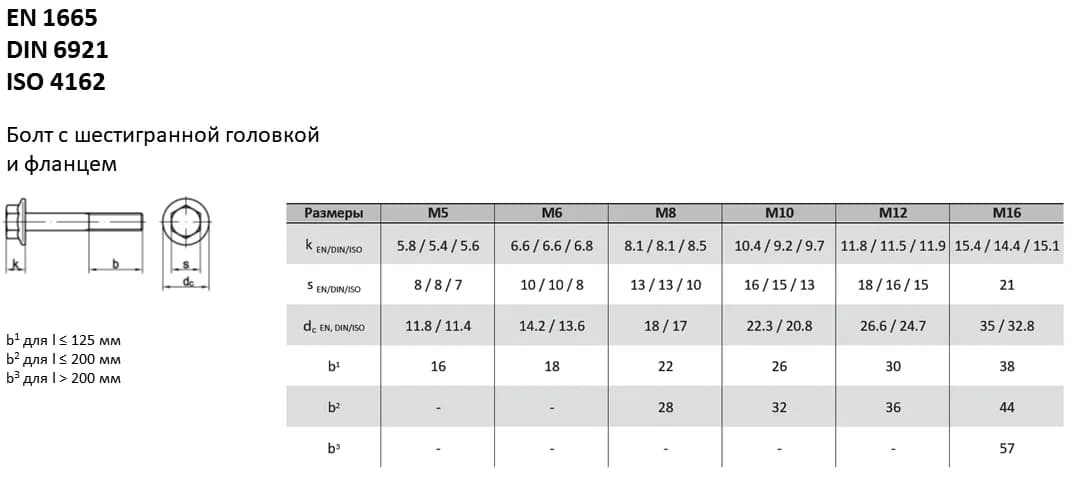

| Параметры болта | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | |
| Высота головки K, макс. | DIN 6921 | 5,8 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 |
| EN 1665 | 10,4 | 11,8 | 13,7 | 15,4 | ||||
| Dw мин. | 9,8 | 12,2 | 15,8 | 19,6 | 23,8 | 27,6 | 31,9 | |
| Диаметр описанной окружности e, не менее | DIN 6921 | 8,71 | 10,95 | 14,26 | 16,49 | 17,6 | 19,76 | 23,12 |
| EN 1665 | 17,62 | 19,86 | 23,15 | 26,51 | ||||
| Размер под ключ, S | DIN 6921 | 8 | 10 | 13 | 15 | 16 | 18 | 21 |
| EN 1665 | 16 | 18 | 21 | 24 | ||||
| Длина резьбовой части, b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
| 125 | - | - | 28 | 32 | 36 | 40 | 44 | |
| L > 200 | - | - | - | - | - | - | 57 | |
| Длина болта, l | Мин. | 10 | 12 | 16 | 20 | 25 | 30 | 35 |
| Макс. | 50 | 60 | 80 | 100 | 120 | 140 | 160 |
