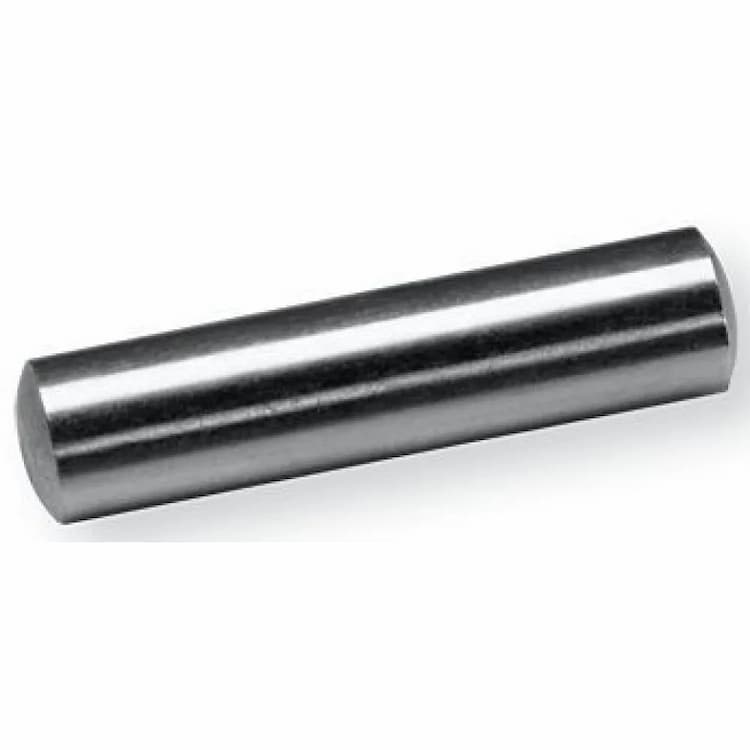

Штифт d10х14, DIN 7 / ISO 2338, цилиндрический незакалённый, сталь

Цилиндрический штифт DIN 7 — прецизионный гладкий штифт для точного взаимного позиционирования деталей (установочный/фиксирующий штифт). Изготавливается по посадке m6/h8 и устанавливается в отверстия H7 с лёгким натягом. Обеспечивает высокую повторяемость сборки и воспринимает поперечные срезающие нагрузки, выступая в роли разгружающего элемента резьбового соединения. Аналоги и взаимозаменяемые стандарты: ISO 2338, ГОСТ 3128-70.

Конструктивные особенности

Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Незакалённое исполнение (сталь в состоянии поставки без термообработки) — для узлов без экстремальных нагрузок и там, где приоритетна вязкость, а не поверхностная твёрдость.

Технические параметры

Номинальный диаметр: 10 мм. Длина: 14 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
