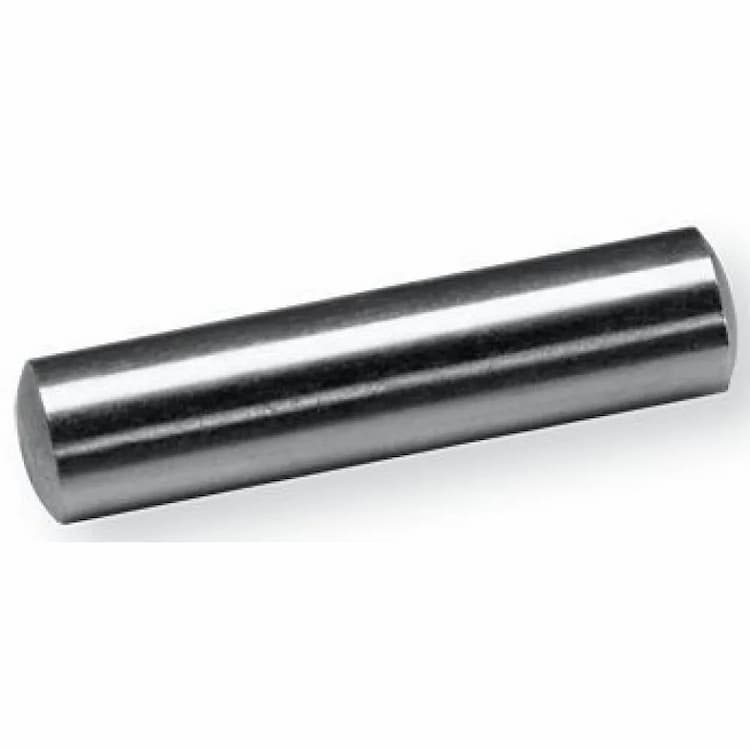

Штифт d14х120, DIN 7 / ISO 2338, цилиндрический незакалённый, сталь
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Цилиндрический штифт DIN 7 — прецизионный гладкий штифт для точного взаимного позиционирования деталей (установочный/фиксирующий штифт). Изготавливается по посадке m6/h8 и устанавливается в отверстия H7 с лёгким натягом. Обеспечивает высокую повторяемость сборки и воспринимает поперечные срезающие нагрузки, выступая в роли разгружающего элемента резьбового соединения. Аналоги и взаимозаменяемые стандарты: ISO 2338, ГОСТ 3128-70.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Незакалённое исполнение (сталь в состоянии поставки без термообработки) — для узлов без экстремальных нагрузок и там, где приоритетна вязкость, а не поверхностная твёрдость.
Технические параметры
Номинальный диаметр: 14 мм. Длина: 120 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
| DIN | ГОСТ | ISO | EN |
|---|---|---|---|
| DIN 7 | ГОСТ 3128-70 | ISO 2338 | EN 22338 |
| размеры | 0.8 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 20 | 25 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| С max. ISO | 0.16 | 0.2 | 0.3 | 0.35 | 0.4 | 0.5 | 0.63 | 0.8 | 1.2 | 1.6 | 2 | 2.5 | - | - | 3 | 3.5 | 4 | 5 |
| С max.DIN | 0.12 | 0.15 | 0.23 | 0.3 | 0.4 | 0.45 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 1.9 | 2 | 2.5 | 3 | 4 | 4.5 |
| r | 0.8 | 1 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 16 | 20 | 25 | 32 |
