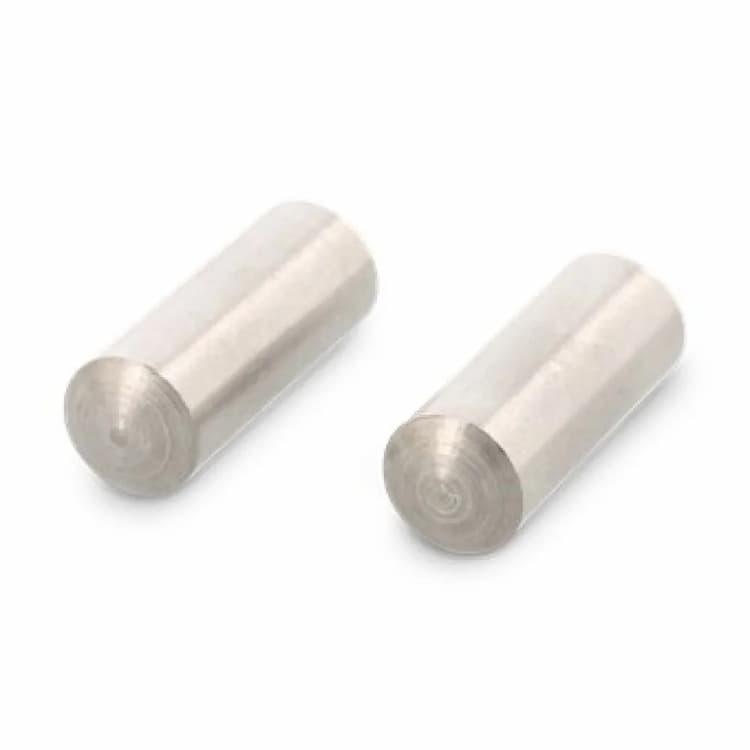

Штифт d1х5, DIN 7 / ISO 2338, цилиндрический незакалённый, нержавеющая сталь А2
Цилиндрический штифт DIN 7 — прецизионный гладкий штифт для точного взаимного позиционирования деталей (установочный/фиксирующий штифт). Изготавливается по посадке m6/h8 и устанавливается в отверстия H7 с лёгким натягом. Обеспечивает высокую повторяемость сборки и воспринимает поперечные срезающие нагрузки, выступая в роли разгружающего элемента резьбового соединения. Аналоги и взаимозаменяемые стандарты: ISO 2338, ГОСТ 3128-70.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Незакалённое исполнение (сталь в состоянии поставки без термообработки) — для узлов без экстремальных нагрузок и там, где приоритетна вязкость, а не поверхностная твёрдость.
Технические параметры
Номинальный диаметр: 1 мм. Длина: 5 мм.
Материал и защита от коррозии
Изделие выполнено из аустенитной нержавеющей стали, что обеспечивает исключительную стойкость к атмосферной коррозии, влаге, слабым кислотам и щелочам. Нержавеющие крепёжные элементы незаменимы в пищевой, химической промышленности, судостроении и при эксплуатации на открытом воздухе, сохраняя при этом эстетичный внешний вид без дополнительных покрытий. Марка A2 (AISI 304, аналог 08Х18Н10) — самая распространённая аустенитная нержавеющая сталь. Обеспечивает надёжную защиту от коррозии в пресной воде, атмосфере, бытовых и пищевых средах. Немагнитна, хорошо сваривается.
Рекомендации по монтажу
Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
