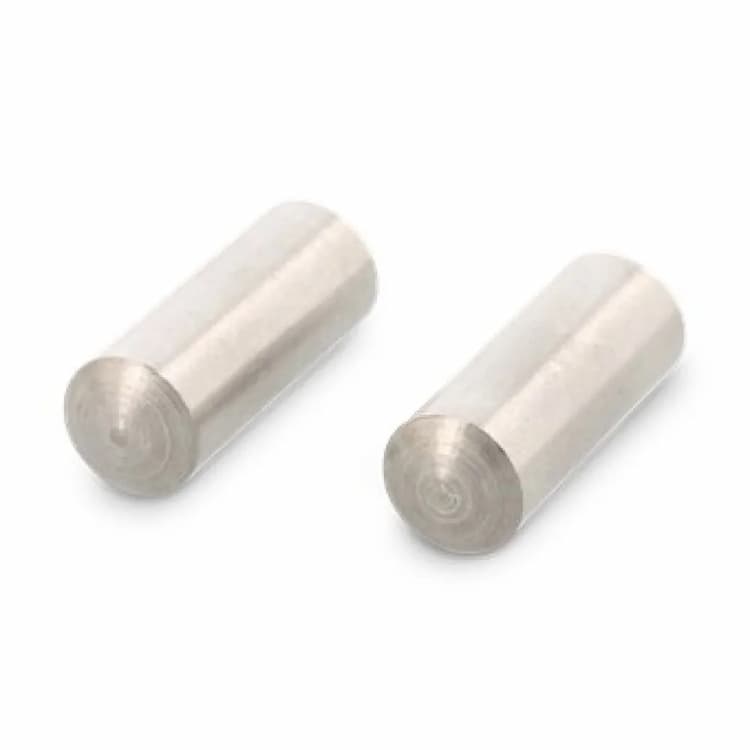

Штифт d6х6, DIN 7 / ISO 2338, цилиндрический незакалённый, нержавеющая сталь А4

Цилиндрический штифт DIN 7 — прецизионный гладкий штифт для точного взаимного позиционирования деталей (установочный/фиксирующий штифт). Изготавливается по посадке m6/h8 и устанавливается в отверстия H7 с лёгким натягом. Обеспечивает высокую повторяемость сборки и воспринимает поперечные срезающие нагрузки, выступая в роли разгружающего элемента резьбового соединения. Аналоги и взаимозаменяемые стандарты: ISO 2338, ГОСТ 3128-70.

Конструктивные особенности

Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Незакалённое исполнение (сталь в состоянии поставки без термообработки) — для узлов без экстремальных нагрузок и там, где приоритетна вязкость, а не поверхностная твёрдость.

Технические параметры

Номинальный диаметр: 6 мм. Длина: 6 мм.

Материал и защита от коррозии

Изделие выполнено из аустенитной нержавеющей стали, что обеспечивает исключительную стойкость к атмосферной коррозии, влаге, слабым кислотам и щелочам. Нержавеющие крепёжные элементы незаменимы в пищевой, химической промышленности, судостроении и при эксплуатации на открытом воздухе, сохраняя при этом эстетичный внешний вид без дополнительных покрытий. Марка A4 (AISI 316, аналог 10Х17Н13М2) — кислотостойкая нержавеющая сталь с добавлением молибдена. Обладает повышенной стойкостью к хлоридам, морской воде и агрессивным химическим средам. Обязательна для применения в судостроении, прибрежной эксплуатации и на объектах химической промышленности.

Рекомендации по монтажу

Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения.
