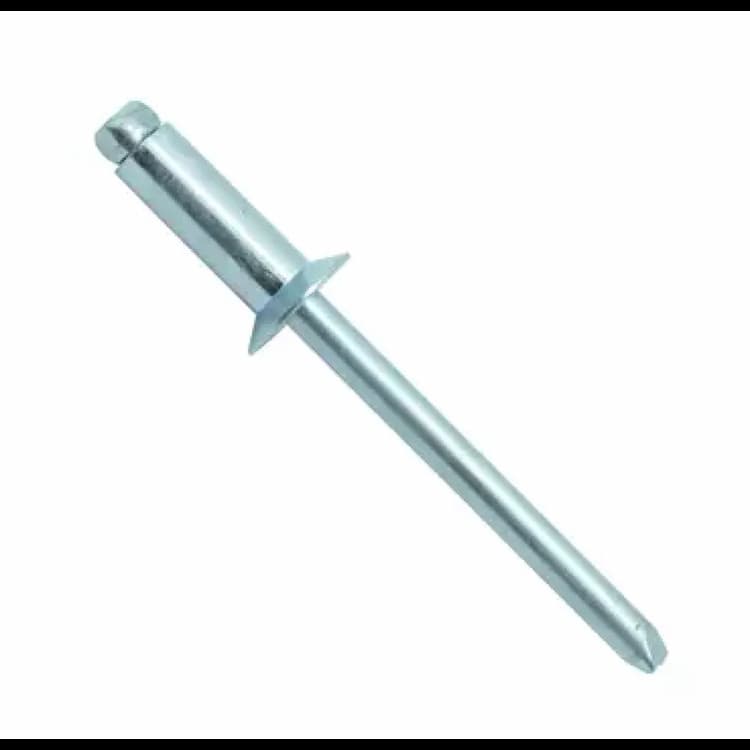

Заклёпка вытяжная d5х10, DIN 7337 B / ISO 15980 / ART 88411 с потайной бортиком, Сталь (ST/ST)

Классическая вытяжная заклепка стандарта DIN 7337 разработана для создания высокопрочных неразъемных соединений листовых материалов. Главное преимущество данного метиза — возможность быстрого монтажа при доступе к рабочей зоне только с одной стороны. В процессе установки отрывной стержень деформирует корпус заклепки, формируя надежную замыкающую головку с высоким сопротивлением на вырыв и срез. Аналоги стандарта: ISO 15980, ISO 15973, ISO 15974, ISO 15977, ISO 15978, ISO 15979, ISO 15981, ISO 15983, ISO 15984, ISO 16585.

Конструктивные особенности

Монтаж осуществляется вытяжным заклепочником, что позволяет работать с закрытыми профилями и конструкциями, доступ к которым есть только с одной стороны. Потайной бортик позволяет установить метиз полностью заподлицо. Требует предварительного зенкования отверстия.

Технические параметры

Номинальный наружный диаметр корпуса: 5.0 мм. Длина корпуса: 10 мм.

Материал и защита

Цельностальная вытяжная заклепка разработана для тяжелонагруженных узлов. Стальной корпус в тандеме со стальным стержнем обеспечивает выдающиеся механические характеристики соединения (максимальные усилия на вырыв и сдвиг). Применяется в машиностроении, сборке несущих металлоконструкций и при производстве промышленного оборудования.

Рекомендации по установке

Для получения качественного узла диаметр просверленного отверстия должен превышать диаметр заклепки строго на 0.1–0.2 мм. Слишком большое отверстие приведет к перекосу, а маленькое — к деформации корпуса при установке.
