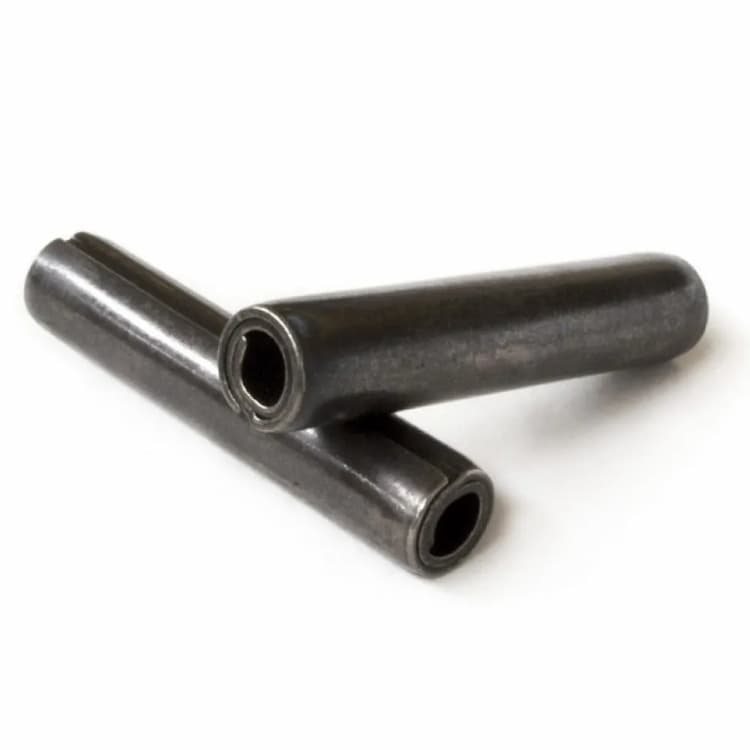

Штифт d1.5х12, DIN 7343 / ISO 8750, цилиндрический спиральный, сталь
Спиральный пружинный штифт DIN 7343 свёрнут из ленты в несколько витков по спирали. По сравнению с разрезным штифтом DIN 1481 спиральная конструкция обеспечивает равномерное распределение радиального усилия по окружности (без «шва-ослабленной зоны»), более мягкую запрессовку и повышенную усталостную долговечность при знакопеременных нагрузках. Аналоги и взаимозаменяемые стандарты: ISO 8750.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Спиральная конструкция (лента, свёрнутая в несколько витков): обеспечивает равномерное распределение радиального усилия по окружности, высокую усталостную долговечность и мягкую запрессовку без деформации стенок отверстия.
Технические параметры
Номинальный диаметр: 1.5 мм. Длина: 12 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Пружинные штифты запрессовываются в обычное сверлёное отверстие номинального диаметра — развёртывание не требуется и не допускается (приведёт к потере усилия распора).
