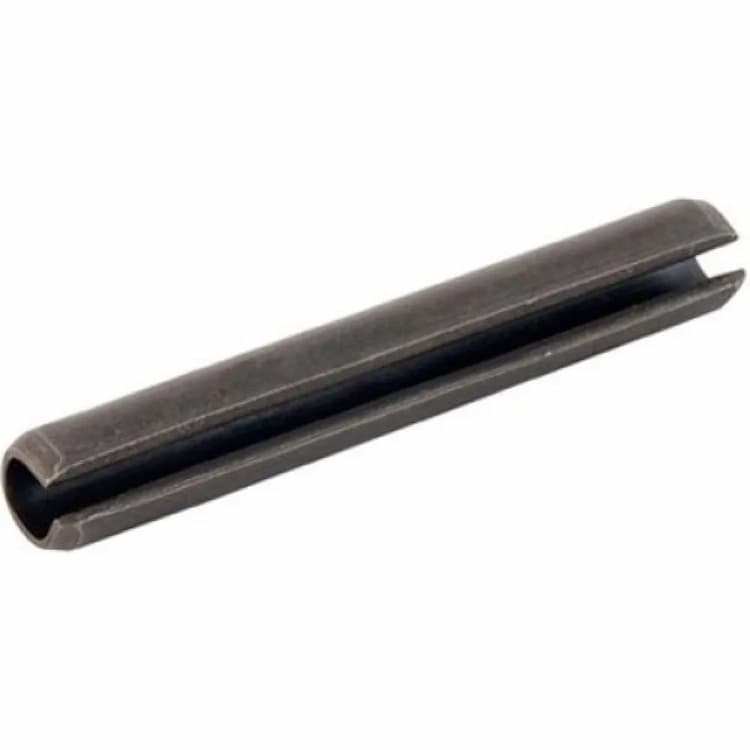

Штифт d21х36, DIN 7346 / ISO 13337, пружинный цилиндрический трубчатый лёгкой серии, сталь

Разрезной пружинный штифт DIN 7346 лёгкой серии (ISO 13337) отличается уменьшенной толщиной стенки и пониженным усилием запрессовки. Оптимален для фиксации деталей из тонкостенных и менее прочных материалов (алюминиевые сплавы, пластики), где стандартный штифт DIN 1481 привёл бы к деформации стенок отверстия. Аналоги и взаимозаменяемые стандарты: ISO 13337.

Конструктивные особенности

Пружинное исполнение из ленточной/проволочной пружинной стали: при запрессовке корпус упруго деформируется и создаёт постоянное радиальное усилие распора, надёжно удерживающее штифт без дополнительной фиксации. Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Трубчатое (полое) исполнение: корпус представляет собой свёрнутую трубку с продольным швом из пружинной стали. Упругая деформация при запрессовке компенсирует отклонения диаметра отверстия и обеспечивает распорную фиксацию без развёртки. Лёгкая серия: уменьшенная толщина стенки и пониженное усилие запрессовки — для установки в тонкостенные детали и изделия из менее прочных материалов (алюминия, пластиков), где стандартное усилие распора привело бы к деформации.

Технические параметры

Номинальный диаметр: 21 мм. Длина: 36 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Пружинные штифты запрессовываются в обычное сверлёное отверстие номинального диаметра — развёртывание не требуется и не допускается (приведёт к потере усилия распора).
