Шайба 200 HV М3 d3.2, DIN 7349 плоская увеличенная усиленная
Усиленная шайба DIN 7349 с увеличенной толщиной используется при монтаже соединений с пружинными штифтами для восприятия ударных нагрузок.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Увеличенный внешний диаметр позволяет распределить нагрузку на значительно большую площадь, что критически важно при работе с древесиной, пластиком или тонким листовым металлом. Значительно увеличенная толщина металла обеспечивает повышенную жесткость изделия и способность выдерживать высокие монтажные усилия без деформации. Номинальный размер изделия соответствует метрическому крепежу с резьбой M3. Основные геометрические параметры изделия: внутренний диаметр 3.2 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации. Повышенная твердость 200 HV рекомендуется для использования с высокопрочными болтами класса 8.8, предотвращая смятие и внедрение шайбы в материал детали.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

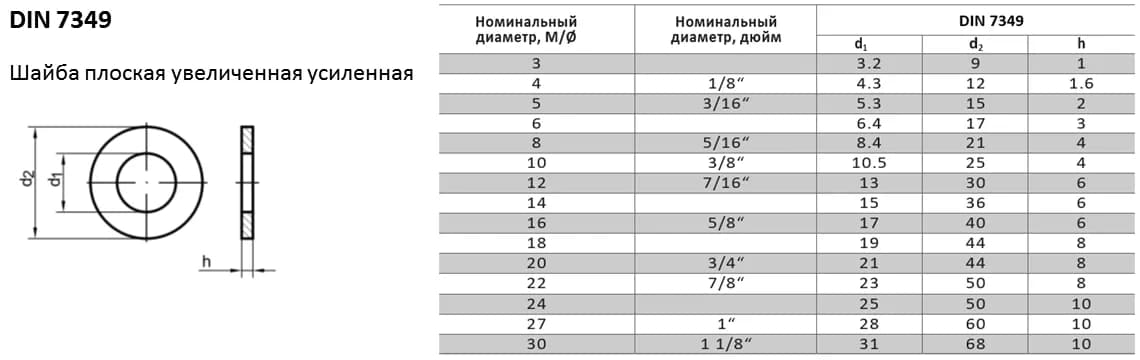

| Диаметр | Ø внутренний | Ø наружный | Толщина | Длина штифта |
|---|---|---|---|---|
| М3 | 3,2 | 9 | 1 | 6 |
| М4 | 4,3 | 12 | 1,6 | 8 |
| М5 | 5,3 | 15 | 2 | 10 |
| М6 | 6,4 | 17 | 3 | 12 |
| М8 | 8,4 | 21 | 4 | 16 |
| М10 | 10,5 | 25 | 4 | 18 |
| М12 | 13 | 30 | 6 | 21 |
| М14 | 15 | 36 | 6 | 25 |
| М16 | 17 | 40 | 6 | 28 |
| М18 | 19 | 44 | 8 | 32 |
| М20 | 21 | 44 | 8 | 35 |
| М22 | 23 | 50 | 8 | 38 |
| М24 | 25 | 50 | 10 | 40 |
| М27 | 28 | 60 | 10 | 45 |
| М30 | 31 | 69 | 10 | 50 |
