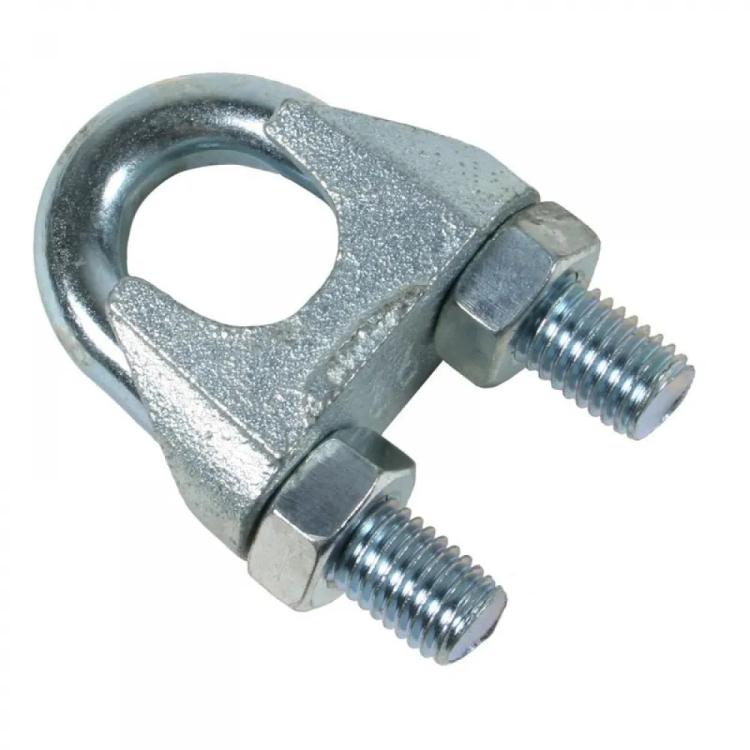

Зажим для троса d16, DIN 741, оцинкованный
Срок поставки 1-4 дня.
Зажим для троса DIN 741 применяется для соединения тросов и формирования петель в конструкциях, не связанных с подъёмом и перемещением грузов.
Назначение и конструкция
Зажимы для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность и рекомендуется для соединения тросов между собой и изготовления петель на концах троса при производстве работ не связанных с подъемом и перемещением грузов. Зажимы изготовлены из углеродистой оцинкованной стали. Размер зажимов троса определяется по диаметру применяемого троса. Зажимное винтовое соединение с помощью зажима DIN 741 должно быть выполнено согласно следующим правилам: 1.
Основные параметры
Зажим для троса, DIN 741, номинальный размер d16.
Материал и исполнение
Материал и покрытие этого исполнения: сталь с оцинкованным покрытием. Эти параметры учитывают при подборе совместимых элементов оснастки, замене изделия и оценке условий эксплуатации.
Выбор и применение
При подборе сопоставляют назначение изделия, стандарт или серию, присоединительные размеры, конструктивное исполнение, материал и покрытие. Допустимую нагрузку нельзя определять только по диаметру или внешнему виду: используют значение из карточки, маркировки и сопроводительной документации конкретного изделия. Если исполнение имеет ограничение «не для подъёма», его нельзя применять для подъёма и перемещения грузов.
| Диаметр троса, каната, мм. | Ширина прижимной планки, мм. | Высота прижимной планки, мм. | Толщина прижимной планки, мм. | Диаметр под гайку | Межосевое расстояние, мм. | Длина резьбы, мм. | Расстояние до ушка, мм. |
|---|---|---|---|---|---|---|---|
| 3 | 21 | 10 | 10 | М4 | 9 | 12 | 16,6 |
| 5 | 23 | 10 | 11 | М5 | 11 | 13 | 19,65 |
| 6 | 26 | 11 | 12 | М5 | 13 | 15 | 23,65 |
| 8 | 30 | 15 | 14 | М6 | 16 | 19 | 28,85 |
| 10 | 34 | 17 | 18 | М8 | 19 | 22 | 35 |
| 11 | 36 | 18 | 19 | М8 | 20 | 22 | 37 |
| 13 | 40 | 21 | 23 | М10 | 24 | 30 | 46,24 |
| 14 | 44 | 22 | 23 | М10 | 25 | 30 | 48,24 |
| 16 | 50 | 26 | 26 | М12 | 29 | 33 | 52,5 |
| 19 | 54 | 30 | 29 | М12 | 32 | 38 | 64,5 |
| 22 | 61 | 34 | 33 | М14 | 37 | 44 | 72,5 |
| 26 | 65 | 37 | 35 | М14 | 41 | 45 | 82,5 |
| 30 | 74 | 43 | 37 | М16 | 48 | 50 | 95,6 |
| 34 | 80 | 50 | 42 | М16 | 52 | 55 | 105,6 |
| 40 | 88 | 55 | 45 | М16 | 58 | 60 | 125,6 |
