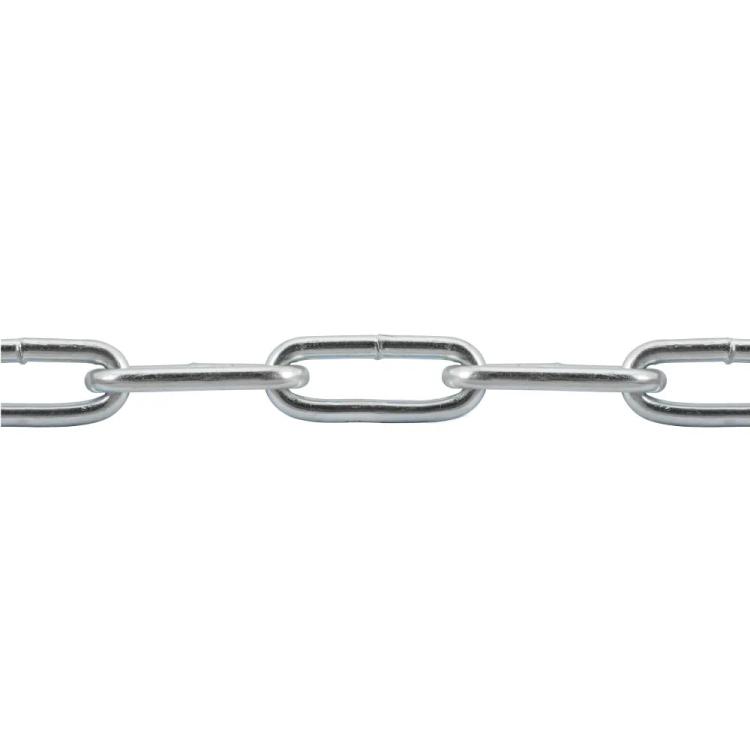

Цепь d3, DIN 763 длиннозвенная сварная, оцинкованная, бухта 50 м
Срок поставки 1-4 дня.
Длиннозвенная цепь DIN 763 — негрузоподъёмная сварная цепь общего назначения для обвязки, растяжек, подвесов и ограждений.
Назначение и конструкция
Цепь DIN 763 состоит из длинных сварных звеньев и применяется для обвязки, растяжек, подвесов и ограждений. Это исполнение общего назначения не используют как грузоподъёмную цепь.
Основные параметры
Цепь, DIN 763, номинальный размер d3, длина в бухте 50 м, исполнение: длиннозвенная сварная.
Материал и исполнение
Материал и покрытие этого исполнения: сталь с оцинкованным покрытием. Эти параметры учитывают при подборе совместимых элементов оснастки, замене изделия и оценке условий эксплуатации.
Выбор и применение
При подборе сопоставляют назначение изделия, стандарт или серию, присоединительные размеры, конструктивное исполнение, материал и покрытие. Допустимую нагрузку нельзя определять только по диаметру или внешнему виду: используют значение из карточки, маркировки и сопроводительной документации конкретного изделия. Если исполнение имеет ограничение «не для подъёма», его нельзя применять для подъёма и перемещения грузов.
| Калибр цепи Шаг цепи | Ширина звена | Рабочая нагрузка. Кг | Разрушающее усилие | Вес 1 м/кг | ||
|---|---|---|---|---|---|---|
| 2 | 22 | 8 | 25 | 1.25 | 0.06 | |
| 3 | 26 | 12 | 55 | 3.2 | 0.15 | |
| 4 | 32 | 16 | 100 | 6 | 0.27 | |
| 5 | 35 | 20 | 160 | 10 | 0.43 | |
| 6 | 42 | 24 | 224 | 14 | 0.63 | |
| 8 | 52 | 32 | 400 | 25 | 1.1 | |
| 10 | 65 | 40 | 630 | 40 | 1.75 | |
| 12 | 78 | 48 | 940 | 56.5 | 2.55 | |
| 13 | 82 | 52 | 1000 | 63 | 2.95 | |
| 14 | 90 | 54 | 1100 | 65.5 | 3.1 | |
| 16 | 100 | 64 | 1600 | 100 | 4.45 |
Срок поставки 1-4 дня.
