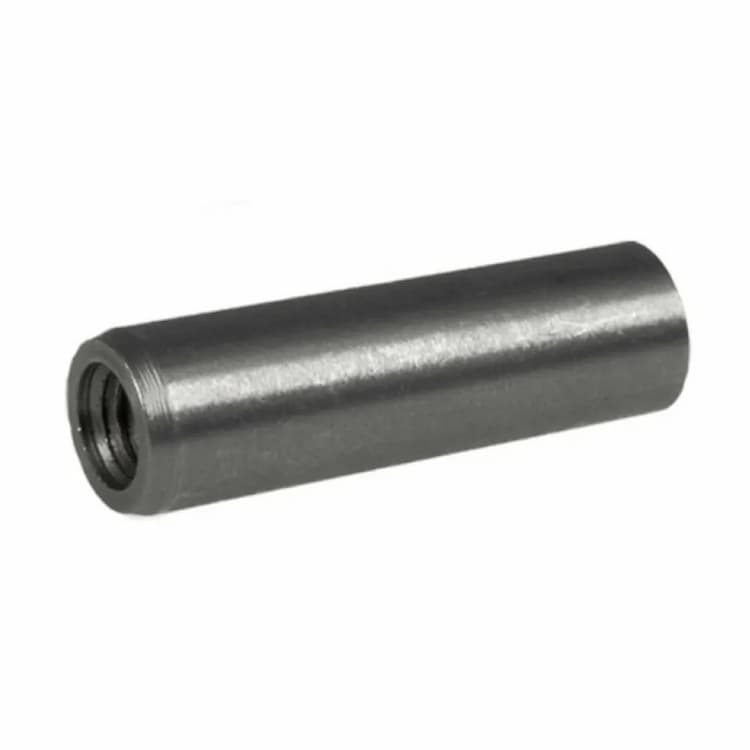

Штифт d6х24, DIN 7978 A / ISO 8736, конический незакалённый с внутренней резьбой, сталь

Конический штифт DIN 7978 с внутренней резьбой (ISO 8736) предназначен для установки в глухие отверстия с возможностью последующего демонтажа съёмником-винтом. Коническая геометрия обеспечивает самозатягивающуюся посадку, а внутренняя резьба — аккуратное извлечение без повреждения сопрягаемых деталей. Широко применяется в станкостроении и ответственной сборочной оснастке. Исполнение «A» — конический штифт с внутренней резьбой стандартного типа. Аналоги и взаимозаменяемые стандарты: ISO 8736, ГОСТ 9464-79.

Конструктивные особенности

Коническое исполнение с конусностью 1:50: при осевой нагрузке штифт самозатягивается в отверстии, а при необходимости легко извлекается ударом с тонкого торца или выпрессовкой. Передаёт поперечные нагрузки и небольшие крутящие моменты, центрирует сопрягаемые детали. Незакалённое исполнение (сталь в состоянии поставки без термообработки) — для узлов без экстремальных нагрузок и там, где приоритетна вязкость, а не поверхностная твёрдость. Наличие внутренней резьбы в торце штифта позволяет использовать съёмник-винт для аккуратной выпрессовки из глухих отверстий без повреждения посадочных поверхностей. Критично важно при сборке штампов, пресс-форм и разборной технологической оснастки.

Технические параметры

Номинальный диаметр: 6 мм. Длина: 24 мм.

Материал и защита от коррозии

Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.

Рекомендации по монтажу

Для демонтажа вверните в резьбовое гнездо подходящий съёмник-винт и плавно извлеките штифт — такой подход исключает повреждение посадочной поверхности отверстия.
