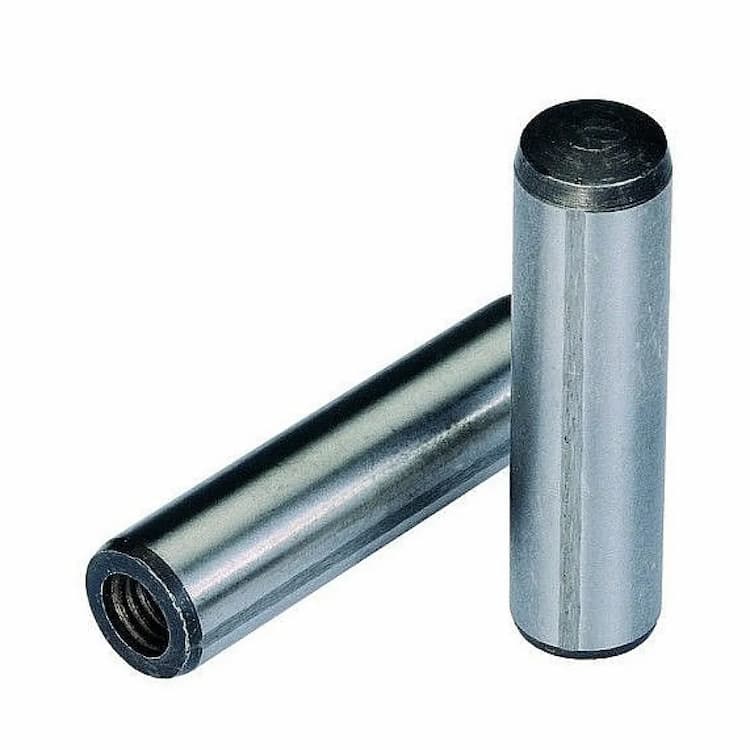

Штифт d12х80, DIN 7979 D / ISO 8735, цилиндрический с внутренней резьбой, сталь
Цилиндрический штифт DIN 7979 с внутренней резьбой выполняет функцию точного установочного штифта с возможностью последующего демонтажа: в резьбовое гнездо вворачивается съёмник, позволяющий выпрессовать штифт из глухого отверстия. Незаменим при сборке штампов, пресс-форм и технологической оснастки. Исполнение «D» — цилиндрический штифт с внутренней резьбой без пилотной фаски. Аналоги и взаимозаменяемые стандарты: ISO 8735, ГОСТ 12207-79.
Конструктивные особенности
Гладкий цилиндрический корпус, изготовленный с прецизионным допуском, обеспечивает точное позиционирование сопрягаемых деталей и несёт поперечные срезающие нагрузки. Устанавливается в развёрнутые отверстия по посадке с натягом или переходной. Наличие внутренней резьбы в торце штифта позволяет использовать съёмник-винт для аккуратной выпрессовки из глухих отверстий без повреждения посадочных поверхностей. Критично важно при сборке штампов, пресс-форм и разборной технологической оснастки.
Технические параметры
Номинальный диаметр: 12 мм. Длина: 80 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Гладкие цилиндрические штифты требуют предварительного развёртывания отверстия по H7 с последующей запрессовкой — только так достигается паспортная точность позиционирования и несущая способность соединения. Для демонтажа вверните в резьбовое гнездо подходящий съёмник-винт и плавно извлеките штифт — такой подход исключает повреждение посадочной поверхности отверстия.
