Шайба М8, DIN 7980 пружинная гровер
Срок поставки 1-4 дня.
Пружинная шайба DIN 7980 уменьшенного диаметра предназначена для использования с винтами с цилиндрической головкой в ограниченном монтажном пространстве. Технические параметры гармонизированы со стандартами: ISO 10673. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Пружинная конструкция изделия создает постоянное осевое усилие в соединении, компенсируя деформацию материалов и предотвращая ослабление затяжки при вибрационных нагрузках. Разрезная конструкция с заостренными разведенными концами работает как осевая пружина, врезаясь острыми кромками в металл для создания фрикционной фиксации. Номинальный размер изделия соответствует метрическому крепежу с резьбой M8.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. Пружинные шайбы являются одноразовыми: при повторном монтаже их рекомендуется заменять.
| DIN | ГОСТ |
|---|---|
| DIN 7980 | ГОСТ 6402-70 |

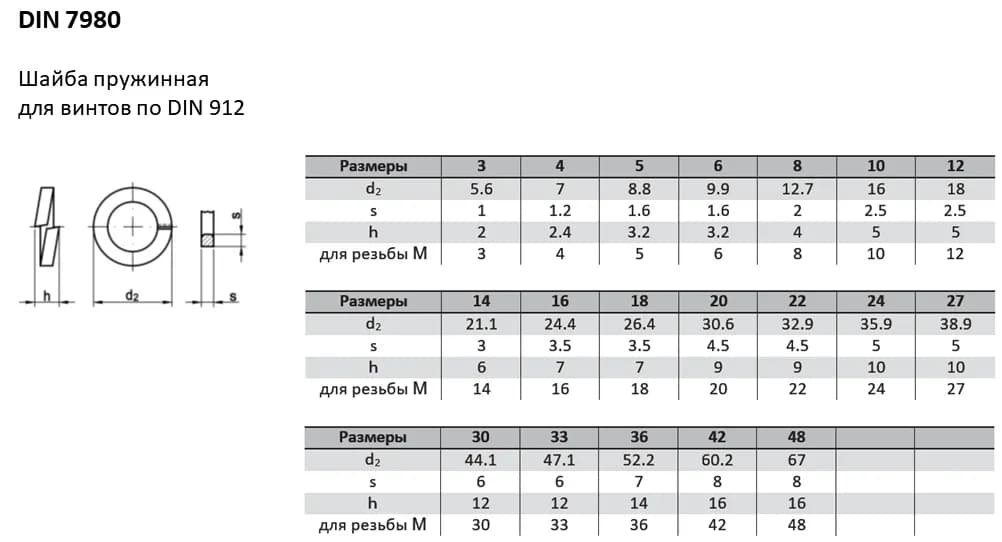

| Номинальный диаметр | Ø внутренний (мм.) min | Ø внутренний (мм.) max | Ø наружный (мм.) max | Толщина | Допуск толщины | Высота в свободном состоянии |
|---|---|---|---|---|---|---|
| М3 | 3,1 | 3,4 | 5,6 | 1 | ±0,1 | 2 |
| М3.5 | 3,6 | 3,9 | 6,1 | 1 | ±0,1 | 2 |
| М4 | 4,1 | 4,4 | 7 | 1,2 | ±0,1 | 2,4 |
| М5 | 5,1 | 5,4 | 8,8 | 1,6 | ±0,1 | 3,2 |
| М6 | 6,1 | 6,5 | 9,9 | 1,6 | ±0,1 | 3,2 |
| М8 | 8,1 | 8,5 | 12,7 | 2 | ±0,1 | 4 |
| М10 | 10,2 | 10,7 | 16 | 2,5 | ±0,15 | 5 |
| М12 | 12,2 | 12,7 | 18 | 2,5 | ±0,15 | 5 |
| М14 | 14,2 | 14,7 | 21,1 | 3 | ±0,2 | 6 |
| М16 | 16,2 | 17 | 24,4 | 3,5 | ±0,2 | 7 |
| М18 | 18,2 | 19 | 26,4 | 3,5 | ±0,2 | 7 |
| М20 | 20,2 | 21,2 | 30,6 | 4,5 | ±0,2 | 9 |
| М22 | 22,5 | 23,5 | 32,9 | 4,5 | ±0,2 | 9 |
| М24 | 24,5 | 25,5 | 35,9 | 5 | ±0,2 | 10 |
| М27 | 27,5 | 28,5 | 38,9 | 5 | ±0,2 | 10 |
| М30 | 30,5 | 31,7 | 44,1 | 6 | ±0,2 | 12 |
| М33 | 33,5 | 34,7 | 47,1 | 6 | ±0,2 | 12 |
| М36 | 36,5 | 37,7 | 52,2 | 7 | ±0,25 | 14 |
| М42 | 42,05 | 43,7 | 60,2 | 8 | ±0,25 | 16 |
| М48 | 49 | 50,5 | 67 | 8 | ±0,25 | 16 |
