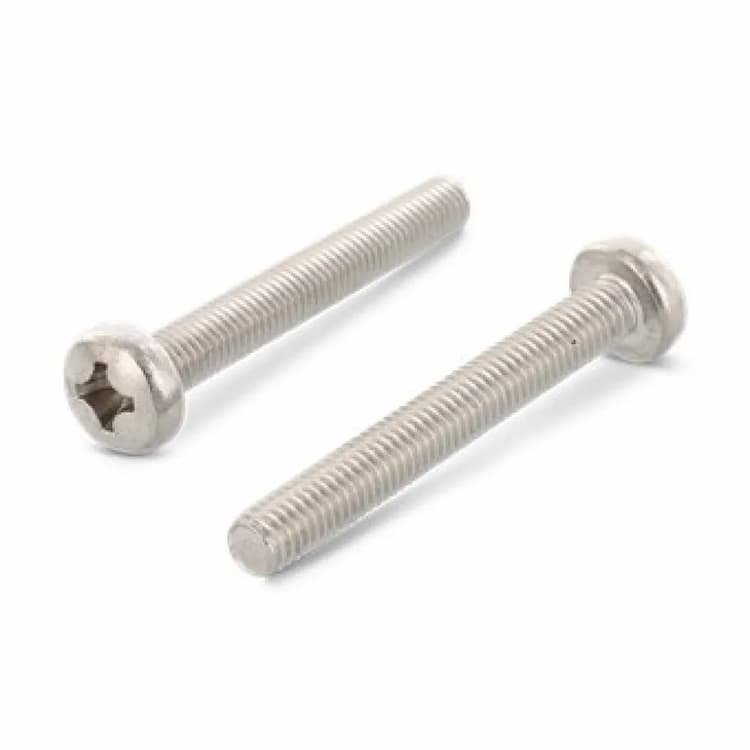

Винт М10х100, DIN 7985 / ISO 7045 с полукруглой головкой PH, нержавеющая сталь А2
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Винт DIN 7985 имеет полусферическую головку, которая создает широкую опорную поверхность, исключая деформацию тонколистовых материалов. Аналоги стандарта: ISO 7045, ISO 14583, ГОСТ 17473-80, ГОСТ Р ИСО 7045-2013, ГОСТ Р ИСО 14583-2009. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Полукруглая головка снижает риск зацепов и придает соединению аккуратный вид. Шлиц Phillips (PH) является стандартом для быстрой и точной сборки. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M10 длиной 100 мм. Аустенитная сталь А2 (AISI 304) — «пищевая нержавейка». Она устойчива к пресной воде, нетоксична и практически не обладает магнитными свойствами.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 7985 | ГОСТ 17473-80 | ГОСТ Р ИСО 7045-2013, ГОСТ Р ИСО 14583-2009 | ISO 7045, ISO 14583 |

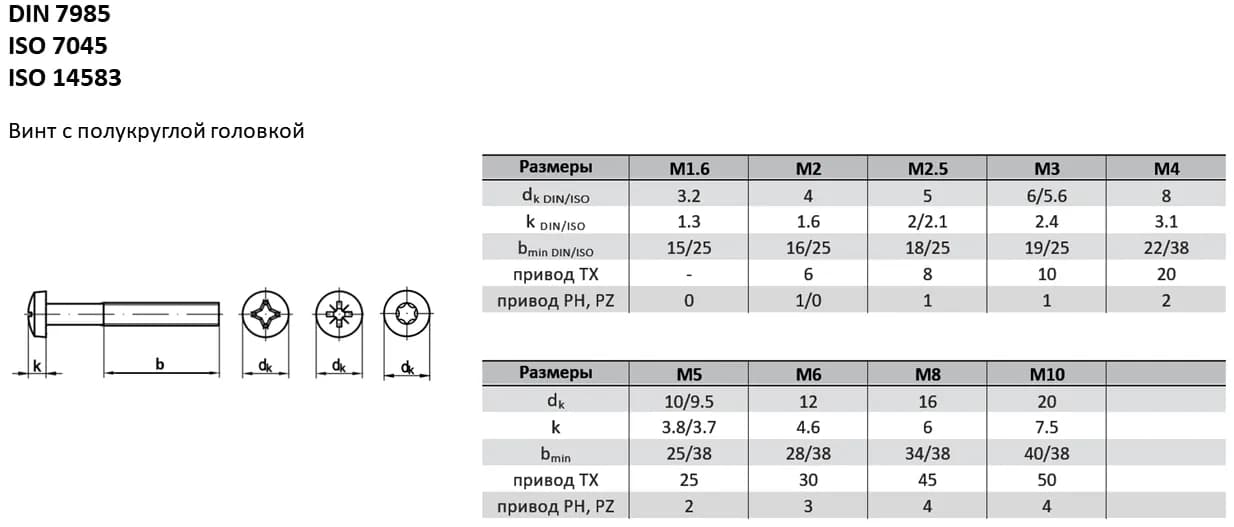

| Параметры винта | М1.6 | М2 | М2.5 | М3 | М(3.5) | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы. P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| Высота. f | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 2 | 2.3 |
| Диаметр головки. dk EN ISO 7045 | 3.2 | 4 | 5 | 5.6 | 7 | 8 | 9.5 | 12 | 16 | 20 |
| Диаметр головки. dk DIN 7985 | 6 | 10 | ||||||||
| Высота головки. k EN ISO 7045 | 1.3 | 1.6 | 2.1 | 2.4 | 2.6 | 3.1 | 3.7 | 4.6 | 6 | 7.5 |
| Высота головки. k DIN 7985 | 2 | 2.7 | 3.8 | |||||||
| m Форма H | 1.7 | 1.9 | 2.7 | 3 | 3.9 | 4.4 | 4.9 | 6.9 | 9 | 10.1 |
| m Форма Z | 1.6 | 2.1 | 2.6 | 2.8 | 3.9 | 4.3 | 4.7 | 6.7 | 8.8 | 9.9 |
| Номинальная длина. l мин. | 3 | 3 | 3 | 4 | 5 | 5 | 6 | 8 | 10 | 12 |
| Номинальная длина. l макс. | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 |
