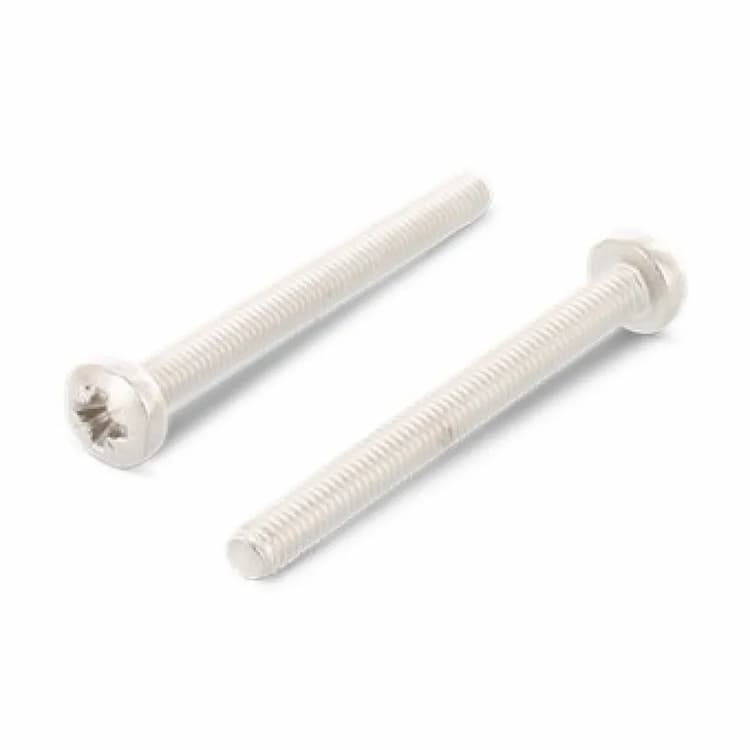

Винт М2.5х28, DIN 7985 / ISO 7045 с полукруглой головкой PZ, нержавеющая сталь А4
Винт DIN 7985 имеет полусферическую головку, которая создает широкую опорную поверхность, исключая деформацию тонколистовых материалов. Аналоги стандарта: ISO 7045, ISO 14583, ГОСТ 17473-80, ГОСТ Р ИСО 7045-2013, ГОСТ Р ИСО 14583-2009. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Полукруглая головка снижает риск зацепов и придает соединению аккуратный вид. Шлиц Pozidriv (PZ) за счет дополнительных лучей исключает выталкивание инструмента. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M2.5 длиной 28 мм. Кислотостойкая сталь А4 (AISI 316) с добавлением молибдена. Обладает исключительной стойкостью к хлоридам, морской воде и агрессивным химическим средам.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 7985 | ГОСТ 17473-80 | ГОСТ Р ИСО 7045-2013, ГОСТ Р ИСО 14583-2009 | ISO 7045, ISO 14583 |
| Параметры винта | М1.6 | М2 | М2.5 | М3 | М(3.5) | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы. P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| Высота. f | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 2 | 2.3 |
| Диаметр головки. dk EN ISO 7045 | 3.2 | 4 | 5 | 5.6 | 7 | 8 | 9.5 | 12 | 16 | 20 |
| Диаметр головки. dk DIN 7985 | 6 | 10 | ||||||||
| Высота головки. k EN ISO 7045 | 1.3 | 1.6 | 2.1 | 2.4 | 2.6 | 3.1 | 3.7 | 4.6 | 6 | 7.5 |
| Высота головки. k DIN 7985 | 2 | 2.7 | 3.8 | |||||||
| m Форма H | 1.7 | 1.9 | 2.7 | 3 | 3.9 | 4.4 | 4.9 | 6.9 | 9 | 10.1 |
| m Форма Z | 1.6 | 2.1 | 2.6 | 2.8 | 3.9 | 4.3 | 4.7 | 6.7 | 8.8 | 9.9 |
| Номинальная длина. l мин. | 3 | 3 | 3 | 4 | 5 | 5 | 6 | 8 | 10 | 12 |
| Номинальная длина. l макс. | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 |
