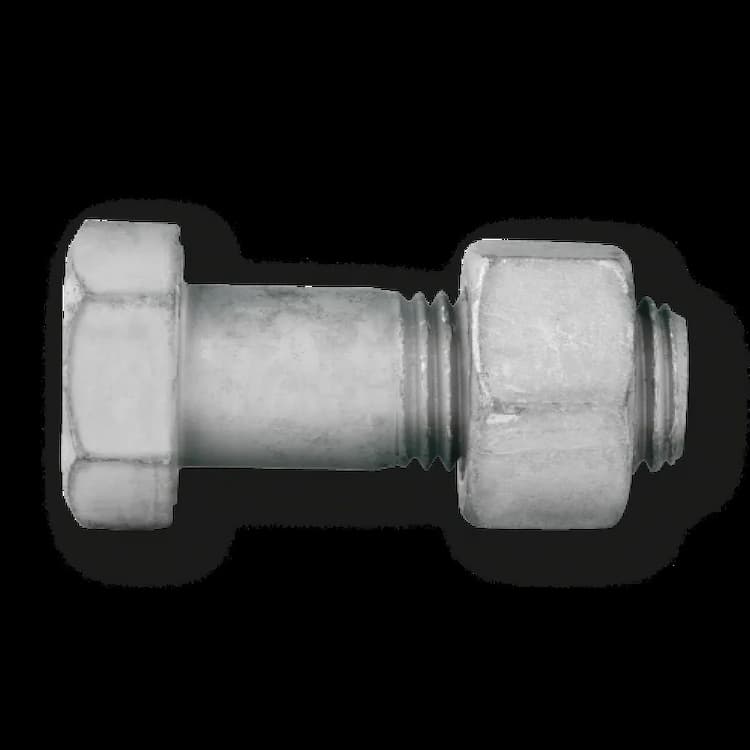

Болт 4.6 М16х50, DIN 7990 с шестигранной головкой и гайкой, горячее цинкование
Болт стандарта DIN 7990 представляет собой крепежное изделие с шестигранной головкой и неполной укороченной резьбой, предназначенное для крепления стальных конструкций, поставляется в комплекте с гайкой. Аналоги стандарта: ГОСТ 15589, ГОСТ 7798, ГОСТ 7805-70. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M16, нарезанную по всей длине стержня. Номинальная длина составляет 50 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 4.6 применяется для ненагруженных соединений в нейтральных условиях.
Защитное покрытие
Нанесено покрытие методом горячего цинкования (погружение в расплав). Толстый защитный слой (40-100 мкм) гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.
| DIN | ГОСТ |
|---|---|
| DIN 7990 | ГОСТ 7798–70, ГОСТ 15589–70, ГОСТ 7805-70 |
| d | M12 | M16 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|
| e | 20,88 | 26,17 | 32,95 | 35,03 | 39,55 | 45,2 | 50,85 |
| k | 8 | 10 | 13 | 14 | 15 | 17 | 19 |
| s | 19 | 24 | 30 | 32 | 36 | 41 | 46 |
| b | 17,75 | 21 | 23,5 | 25,5 | 26 | 29 | 30,5 |
| 30 | v | ||||||
| 35 | v | v | |||||
| 40 | v | v | v | v | |||
| 45 | v | v | v | v | v | ||
| 50 | v | v | v | v | v | v | |
| 55 | v | v | v | v | v | v | |
| 60 | v | v | v | v | v | v | |
| 65 | v | v | v | v | v | v | v |
| 70 | v | v | v | v | v | v | |
| 75 | v | v | v | v | v | v | |
| 80 | v | v | v | v | v | v | v |
| 85 | v | v | v | v | v | v | |
| 90 | v | v | v | v | v | v | v |
| 95 | v | v | v | v | v | v | |
| 100 | v | v | v | v | v | v | v |
| 105 | v | v | v | v | v | v | |
| 110 | v | v | v | v | v | v | |
| 115 | v | v | v | v | v | v | |
| 120 | v | v | v | v | v | v | v |
| 125 | v | v | v | v | v | v | |
| 130 | v | v | v | v | v | v | |
| 135 | v | v | v | v | v | ||
| 140 | v | v | v | v | v | v | v |
| 145 | v | v | v | v | v | ||
| 150 | v | v | v | v | v | ||
| 160 | v | v | v | v |
