Винт М10х18, DIN 7991 / ISO 10642 с потайной головкой и внутренним шестигранником, нержавеющая сталь А4
Винт DIN 7991 с потайной головкой под шестигранный ключ или TORX. Конструкция обеспечивает установку заподлицо, что важно для эстетики и безопасности узла. Аналоги стандарта: ISO 10642, ГОСТ Р ИСО 10642-2012. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Потайная головка позволяет скрыть крепеж в теле детали заподлицо. Внутренний шестигранник минимизирует риск повреждения инструмента.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M10 длиной 18 мм. Кислотостойкая сталь А4 (AISI 316) с добавлением молибдена. Обладает исключительной стойкостью к хлоридам, морской воде и агрессивным химическим средам.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ Р ИСО | ISO |
|---|---|---|
| DIN 7991 | ГОСТ Р ИСО 10642-2012 | ISO 10642 |

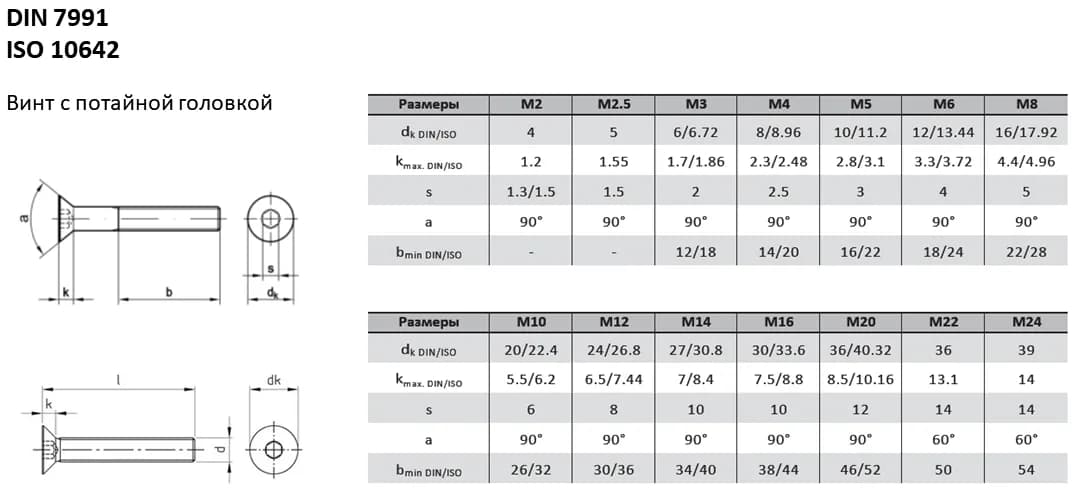

| Параметры винта | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| d2 мин. | 5,54 | 7,53 | 9,43 | 11,34 | 15,24 | 19,22 | 23,12 | 26,52 | 29,01 | 36,05 |
| d2 макс. | 6,72 | 8,96 | 11,2 | 13,44 | 17,92 | 22,4 | 26,88 | 30,8 | 33,6 | 40,32 |
| k,макс. | 1,86 | 2,48 | 3,1 | 3,72 | 4,96 | 6,2 | 7,44 | 8,4 | 8,8 | 10,16 |
| e, мин. | 2,303 | 2,873 | 3,443 | 4,583 | 5,723 | 6,863 | 9,149 | 11,429 | 11,429 | 13,716 |
| s | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 |
| t, мин. | 1,1 | 1,5 | 1,9 | 2,2 | 3 | 3,6 | 4,3 | 4,5 | 4,8 | 5,6 |
| B, макс. | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 |
| Номинальная длина, l мин. | 6 | 6 | 6 | 8 | 10 | 12 | 20 | 30 | 20 | 40 |
| Номинальная длина, l макс. | 30 | 50 | 70 | 80 | 160 | 160 | 200 | 80 | 260 | 200 |
